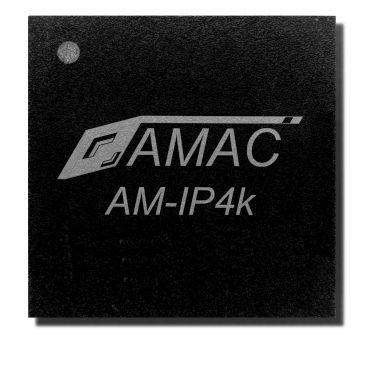

Microchip analogico AM-IP4k

di interpolazionemulticanalecon interfaccia ABZ

Il circuito di interpolazione AM-IP4k serve ad aumentare la risoluzione dei sistemi di misura incrementali di posizione e angolari con segnali di uscita sinusoidali. I segnali di ingresso sono sottoposti a un controllo interno del guadagno e dell'offset brevettato da AMAC e il periodo del segnale può essere diviso da 4 a 4096 volte. I circuiti integrati comprendono tre amplificatori per strumentazione con fattori di guadagno regolabili. È possibile collegare direttamente encoder incrementali con interfaccia di tensione e ponti di misura fino a 1Vpp. I sensori con interfaccia di corrente e gli array di fotodiodi possono essere adattati con un semplice circuito esterno. Il circuito integrato funziona sia con segnali di ingresso single-ended che differenziali. Il rumore dei segnali del sensore è impedito da un filtro analogico a commutazione. Inoltre, un'isteresi digitale può sopprimere il rumore dei bordi dei segnali di uscita a basse frequenze di ingresso e a riposo. L'AM-IP4k è il primo interpolatore AMAC con filtro di soppressione del jitter implementato per le uscite ABZ. La qualità dei segnali emessi dai sensori viene monitorata nei circuiti integrati. A tale scopo è possibile attivare 9 diversi segnali di errore che indicano il tipo di errore. Per il calcolo della posizione è possibile inserire nella EEPROM del circuito integrato una serie di coefficienti specifici del sensore o della riga per una correzione a 360 gradi (encoder rotativo) e una correzione della forma del segnale (encoder lineare e rotativo). In questo modo, le armoniche dei segnali sinusoidali o le imprecisioni della scala di misura non comportano errori nel valore di posizione.
