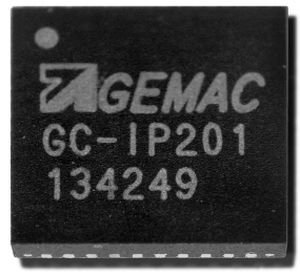

Microchip programmabile GC-IP201(B)

analogicodi interpolazionemulticanale

I circuiti di interpolazione GC-IP201 e GC-IP201B sono utilizzati per aumentare la risoluzione dei sistemi di misura incrementali di posizione e angolo con segnali di uscita sinusoidali. I segnali di questi sensori incrementali sono sottoposti a un controllo interno del guadagno e dell'offset brevettato da AMAC e quindi interpolati fino a 256 volte. Il circuito integrato contiene tre amplificatori per strumentazione ai quali è possibile collegare direttamente sensori con interfacce di tensione e ponti di misura. I sensori con interfaccia di corrente o le matrici di fotodiodi possono essere adattati con un semplice cablaggio esterno. Un filtro passa-basso analogico regolabile riduce il rumore dei segnali del sensore. Inoltre, un'isteresi digitale può sopprimere il rumore dei bordi dei segnali di uscita a basse frequenze di ingresso e a riposo. Nel circuito integrato, la qualità del segnale dei sensori viene monitorata in base a nove criteri. Le quattro interfacce di uscita implementate ABZ, SPI, SSI, BiSS (solo GC-IP201B) e altre caratteristiche come l'elaborazione del segnale di trigger a più livelli, il timer integrato, il contatore multigiro integrato, la valutazione di indici di riferimento codificati in base alla distanza, che consentono opzioni per la regolazione del punto di riferimento e per l'impostazione e il salvataggio della posizione di zero, consentono l'uso diretto del CI nei controlli industriali o nei sistemi di misurazione della posizione multicanale molto veloci. Il circuito integrato è anche predisposto per l'uso in sistemi di misurazione della posizione assoluta - Velocità di interpolazione 20 ... 256 - Segnali di uscita: ABZ, SPI, SSI, BiSS (GC-IP201B) - Frequenza di ingresso max. 440 kHz - EEPROM, contatore multigiro, regolazione della tacca di riferimento - Filtro passa-basso d'ingresso regolabile 10kHz...450kHz
