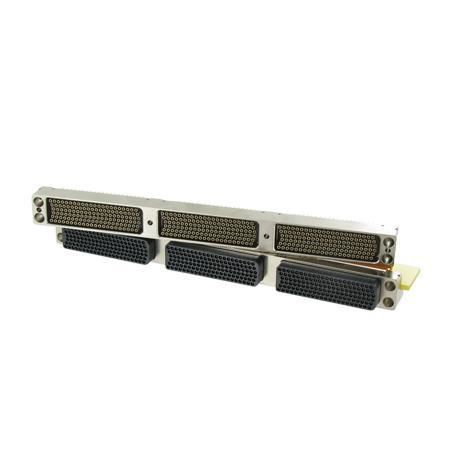

Connettore di dati SMASH

scheda-schedamezzaninoa gomito

Panoramica
Il connettore PCB SMASH è un connettore modulare ad alta densità per collegamenti board-to-board, progettato per ambienti severi come aerospaziale civile e militare e applicazioni C5ISR. Offre più configurazioni, ampie opzioni di contatto e un involucro in alluminio per migliorare le prestazioni elettriche e la protezione ESD.

Caratteristiche principali

• Tecnologia robusta per ambienti severi
• Supera i requisiti MIL-DTL-55302
• Sette configurazioni: 132–450 contatti
• Protezione ESD e maggiore robustezza grazie all'involucro metallico (alluminio)

Applicazioni

• Sistemi aerospaziali civili e militari
• Avionica e moduli elettronici
• Hardware C5ISR e piattaforme elettroniche rugged

Informazioni tecniche (dettagliate)

• Vantaggi del prodotto: Compatibile con Line Replaceable Module (LRM) per una manutenzione agevole; configurazioni mezzanine o ad angolo retto board-to-board; layout ridotto sulla scheda figlia grazie alla terminazione su circuito flessibile sulla spina; 32 possibilità di keying
• Caratteristiche elettriche: 3 A per contatto di segnale; DWV 1000 Vrms al livello del mare
• Caratteristiche ambientali: 500 cicli di accoppiamento; temperatura di esercizio −65 a 150 °C
• Materiali e placcature: Placcatura: 1,27 μ Au sul ricettacolo, 1 μ Au sui pin; versioni conformi RoHS disponibili

Numero parte / Riferimento sulla pagina

• Numero di parte visualizzato: HDC

Descrizione aggiuntiva
Il connettore SMASH è progettato con un involucro in alluminio per migliorare le prestazioni elettriche e fornire protezione ESD. Supporta moduli sostituibili in linea (LRM) per una manutenzione efficiente e offre connessioni mezzanine o ad angolo retto board-to-board. Progettato per resistere a temperature elevate e vibrazioni, fornisce un'ampia gamma di opzioni di contatto e di alloggiamento per sistemi elettronici aerospaziali.

Caratteristiche / specifiche tecniche

• Passo: 1,905 mm
• Configurazioni: 7 configurazioni, 132–450 contatti
• Corrente nominale: 3 A per contatto di segnale
• Tensione d'isolamento (DWV): 1000 Vrms al livello del mare
• Cicli di accoppiamento: 500
• Temperatura di esercizio: −65 a 150 °C
• Placcatura: 1,27 μ Au sul ricettacolo; 1 μ Au sui pin
• Possibilità di keying: 32
• Materiale dello shell: alluminio (involucro metallico per protezione ESD e robustezza)
