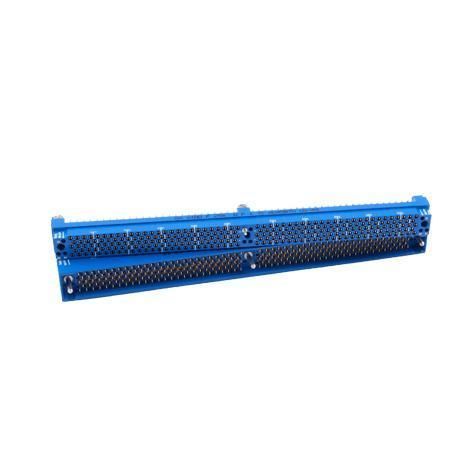

Connettore di dati SIHD

scheda-schedaa gomitoad alta velocità

Panoramica del prodotto
L'Amphenol SOCAPEX SIHD è un connettore monolitico scheda-a-scheda progettato per l'uso con morsetti termici per ridurre il cross-talk e permettere un piccolo gioco laterale in ambienti aerospaziali gravosi. Offre contatti riparabili, guide laterali che proteggono i contatti maschio e un'interfaccia angolata in una griglia sfalsata a densità media. Le strisce di massa centrali opzionali facilitano la trasmissione di segnali ad alta velocità e il routing delle coppie differenziali.

Caratteristiche principali

• Geometria del contatto che consente spostamento laterale ±0,25 mm
• Connettore monolitico ottimizzato per l'uso con morsetti termici
• Griglia sfalsata a densità media (2,54 mm [.100] con 1,905 mm [.075] tra le file)
• Disposizioni disponibili indicate da 102 a 256 contatti (più disposizioni offerte)
• Contatti riparabili per facilitare la manutenzione
• Guide laterali che proteggono i contatti maschio per maggiore durata in ambienti severi

Applicazioni

• Sistemi aerospaziali civili e militari
• C5ISR e altre piattaforme difensive che richiedono alta densità di contatti e integrità del segnale

Informazioni tecniche (sintesi)

• Strisce di massa centrali opzionali per ridurre il cross-talk e l'auto-impedenza (circa 70 Ω a 120 Ω) e per supportare segnali ad alta velocità
• Geometria del contatto speciale che permette ±0,25 mm di spostamento laterale; le guide laterali proteggono i contatti maschio da danni esterni
• Connessione scheda-a-scheda angolata adatta per stack elettronici compatti
• Elettrico: 3 A per contatto segnale; DWV 750 Vrms al livello del mare; riduzione del rumore misurata con striscia di massa ≤ 400 mV (0,1 A per contatto, tempo di salita 2 ns)
• Ambientale: 500 cicli di accoppiamento; intervallo di temperatura operativa −55 °C a 125 °C
• Materiali e placcature: versioni conformi RoHS disponibili

Descrizione aggiuntiva
Il SIHD è progettato per ridurre il peso e aumentare la densità di contatti garantendo al contempo la manutenibilità in campo. Le strisce di massa centrali sono opzionali per migliorare le prestazioni EMC e facilitare il routing delle coppie differenziali. I contatti riparabili e le guide di protezione rendono il connettore adatto ad applicazioni aerospaziali in ambienti severi dove la manutenzione e l'integrità del segnale sono critiche.

Caratteristiche / specifiche tecniche

• Tolleranza di spostamento laterale: ±0,25 mm
• Corrente nominale: 3 A per contatto segnale
• Tensione di tenuta (DWV): 750 Vrms al livello del mare
• Riduzione del rumore con striscia di massa: ≤ 400 mV (0,1 A per contatto, tempo di salita 2 ns)
• Durata di accoppiamento: 500 cicli
• Intervallo di temperatura di esercizio: −55 °C a 125 °C
• Passo / densità: densità media; griglia sfalsata 2,54 mm [.100]; 1,905 mm [.075] tra le file
• Disposizioni: esempi riportati includono 6 disposizioni da 102 a 256 contatti; ulteriori disposizioni disponibili
• Tipo di connettore: connettore monolitico angolato scheda-a-scheda per uso con morsetti termici
• Manutenzione contatti: contatti riparabili
• Versioni: versioni conformi RoHS disponibili
