Connettore di dati SIAL

RFibridodi alimentazione elettrica

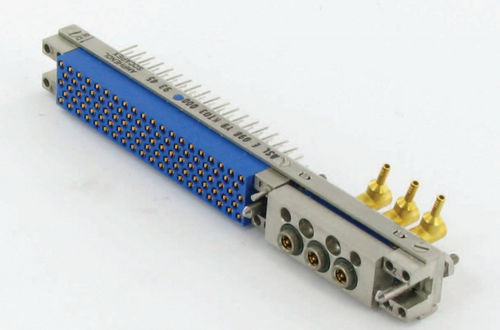

Descrizione SIAL è un sistema di interconnessione modulare ad alta densità sviluppato da Amphenol Socapex per l'impiego in ambienti severi (aerospaziale civile e militare, C5ISR, spazio). Il connettore ibrido supporta configurazioni miste di contatti segnale, potenza e RF, è compatibile con morsetti termici e supera i requisiti MIL-DTL-55302. Presenta guide laterali che proteggono i contatti maschio e protezione ESD sia sul plug che sul receptacle.

Caratteristiche principali

• Tecnologia di contatto che consente uno spostamento laterale di ±0.25 mm
• Protezione ESD su plug e receptacle
• Connettore modulare compatibile con morsetti termici
• 13 configurazioni da 18 a 392 contatti
• Supera i requisiti MIL-DTL-55302

Applicazioni

• Aerospaziale civile e militare
• C5ISR
• Spazio

Vantaggi del prodotto

• Schermatura metallica per proteggere dalle scariche elettriche durante l'accoppiamento
• Progettazione speciale dei contatti che consente ±0.25 mm di spostamento laterale
• Opzione ad alta densità fino a 392 contatti
• Opzioni di collegamento: mezzanine, board-to-board a 90° e end-to-end
• Densità media: griglia sfalsata 2.54 mm [.100]; 1.905 mm tra le file

Caratteristiche elettriche

• 3 A per contatto di segnale
• Tensione di tenuta dielettrica (DWV): 750 Vrms al livello del mare

Caratteristiche ambientali

• 500 cicli di accoppiamento
• Intervallo di temperatura di esercizio: -55 °C a 125 °C

Materiali e finiture

• Versioni conformi a RoHS disponibili

Specifiche tecniche

• Tolleranza di spostamento laterale: ±0.25 mm
• Configurazioni: 13 configurazioni, da 18 a 392 contatti
• Corrente nominale per contatto: 3 A per contatto di segnale
• DWV: 750 Vrms al livello del mare
• Durata di accoppiamento: 500 cicli
• Temperatura operativa: -55 °C a 125 °C
• Griglia / passo: densità media 2.54 mm griglia sfalsata; 1.905 mm tra le file
• Supporta connettività mezzanine, a 90° e end-to-end board-to-board
• Protezione ESD su plug e receptacle
• Progettato per superare i requisiti MIL-DTL-55302
• Compatibile con morsetti termici
