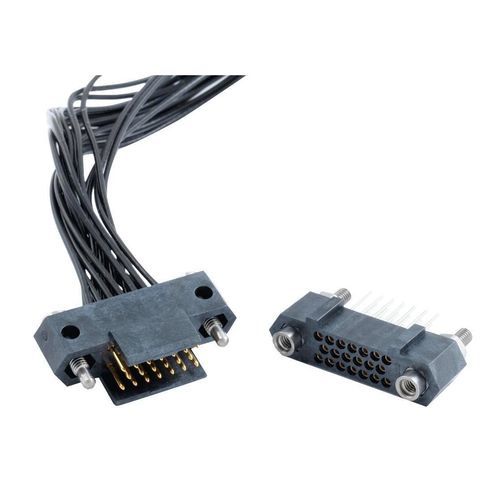

Connettore di dati HDAS

filo a schedacrimpabileper il settore aeronautico

Panoramica Il connettore PCB HDAS con contatti crimpati di Amphenol Socapex è una soluzione modulare conforme a MIL‑DTL‑55302, progettata per applicazioni cavo‑a‑scheda in ambienti severi (aerospaziale civile e militare, spazio, difesa). La griglia sfalsata da 1,905 mm (0,075") ad alta densità riduce l'ingombro sulla scheda e consente configurazioni flessibili di contatti e cablaggi.

Caratteristiche principali

• Spine HDAS disponibili da 11 a 77 contatti su 6 taglie; versioni ibride e contatti crimpati.
• Accoppiabile con tutte le configurazioni di prese (attraverso foro dritto, SMT e press‑fit).
• Rispetta o supera i requisiti MIL‑DTL‑55302.
• Compatibile con l'offerta Harness‑In‑The‑Box per estendere le opzioni di cablaggio e configurazione.

Applicazioni

• Aerospazio civile e militare
• Sistemi elettronici e embedded
• Piattaforme C5ISR e difesa
• Applicazioni spaziali e in vuoto (con materiali adeguati)

Informazioni tecniche

• Vantaggi del prodotto: Alta densità: griglia sfalsata 1,905 mm per layout compatti; ampia gamma di conteggi di contatti e opzioni di montaggio.
• Caratteristiche del prodotto: Sezioni cavo supportate (versione crimp): AWG 22 a AWG 28.
• Caratteristiche elettriche: 4,5 A per contatto segnale; tensione di tenuta dielettrica 750 Vrms a livello del mare; distanza di percorso superficiale 1,2 mm per maggiore sicurezza elettrica.
• Caratteristiche ambientali: 500 cicli di accoppiamento; intervallo di temperatura operativa −65 °C a +150 °C.
• Materiali e placcature: Versioni conformi RoHS disponibili; materiali conformi ai requisiti di outgassing NASA/ESA per uso spaziale.

Dettagli aggiuntivi

• Disponibile in 6 taglie che coprono da 11 a 77 contatti su fino a 3 file, per configurazioni di sistema flessibili.
• Esempio di codice prodotto configurato mostrato in questa pagina: HDASE102YD004.

Specifiche tecniche

• Serie / denominazione: HDAS
• Passo griglia: 1,905 mm (0,075") sfalsato
• Conteggi contatti disponibili: 11 a 77 contatti (6 taglie, fino a 3 file)
• Dimensione filo (versione crimp): AWG 22 a AWG 28
• Corrente per contatto segnale: 4,5 A
• Tensione di tenuta dielettrica: 750 Vrms a livello del mare
• Distanza di percorso superficiale: 1,2 mm
• Cicli di accoppiamento: 500
• Temperatura operativa: −65 °C a +150 °C
• Norme: rispetta/supera MIL‑DTL‑55302
• Conformità ambientale: versioni RoHS disponibili; materiali conformi ai requisiti di outgassing NASA/ESA per uso spaziale
• Esempio di numero di parte sulla pagina: HDASE102YD004
