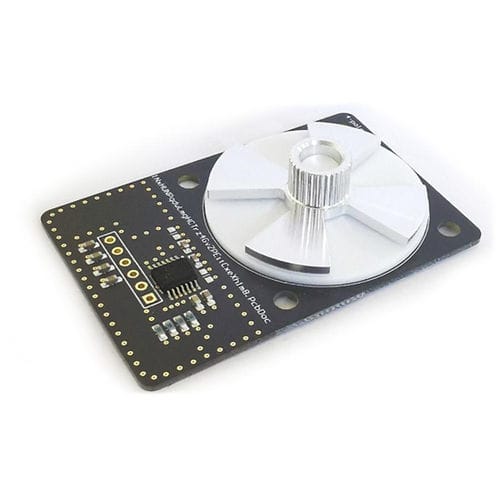

Sensore di posizione angolare AS5715R series

induttivoanalogicoper metallo

Sensore di posizione induttivo fuori asse ad alte prestazioni con uscita analogica differenziale SIN/COS Caratteristiche Può essere utilizzato in ambienti in cui lo spazio laterale è limitato Può rilevare motori con un numero di coppie di poli basso e alto senza perdere risoluzione Riduce l'ondulazione della coppia e aumenta l'efficienza del controllo del motore Funziona con motori fino a 480.000 giri/min Facile sostituzione dei sensori AMR/GMR esistenti Abilitatore per applicazioni critiche per la sicurezza Adatto per applicazioni automobilistiche Vantaggi Possibilità di progettazione flessibile del circuito stampato - Applicazioni con albero cavo e albero laterale Layout della bobina e del sensore adattabile Elevata precisione angolare (meno di 1,0°) Basso ritardo di propagazione Uscita Sin/Cos Sicurezza funzionale, diagnostica Qualificato AEC-Q100 Grado 0 Parametri del prodotto Risoluzione: 0.3° INL elettrico Interfacce: I2C Uscita: Analogica differenziale SIN/COS Velocità max. Velocità [rpm]: 100000 (per coppia di 4 poli) Protezione da sovratensione: Sì Ridondante: No Confezione: TSSOP-14 Qualificato per il settore automobilistico: Sì Descrizione generale Il sensore di posizione induttivo per il controllo del motore rileva la posizione elettrica all'interno di una coppia di poli di un albero rotante e può essere utilizzato per la commutazione di un motore brushless DC (BLDC). Basata sulla tecnologia dei sensori induttivi, questa famiglia misura l'accoppiamento tra una bobina di eccitazione (TX) e due bobine di ricezione (RX) attraverso un bersaglio rotante. Le bobine sono realizzate come bobine di circuiti stampati e il target rotante è un semplice pezzo di metallo punzonato.
