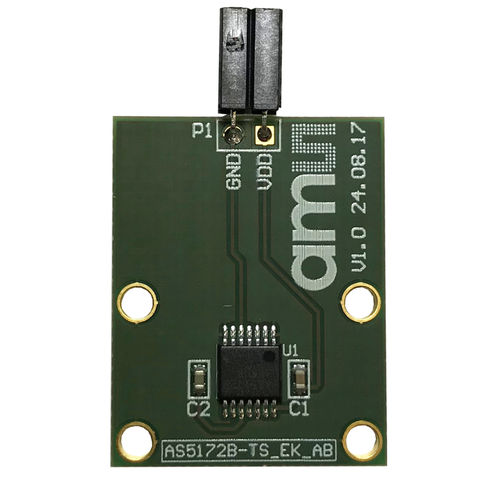

Sensore di posizione angolare AS5172 series

senza collegamento meccanicomagneticoanalogico

Sensore di posizione angolare magnetico in asse ad alta risoluzione con uscita PSI5 Caratteristiche risoluzione a 12 bit @90° di arco minimo Basso rumore di uscita, basso INL intrinseco Immunità ai campi vaganti magnetici Sicurezza funzionale, diagnostica Qualificato AEC-Q100 Grado 0 (AS5172B) Qualificato AEC-Q100 Grado 1 (AS5172A) Riduzione dei costi del sistema - non sono necessari PCB e componenti aggiuntivi Vantaggi Risoluzione di piccole escursioni angolari con elevata precisione Misura accurata dell'angolo Maggiore durata e costi di sistema ridotti (non è necessario alcuno schermo) Supporto per le applicazioni critiche per la sicurezza Adatto per applicazioni automobilistiche Pacchetto SIP (System-in-Package) Parametri del prodotto Risoluzione [bit]: 14 o 12 Interfacce: PSI5 Uscita: UART-over-PSI5 Velocità massima Velocità [rpm] Protezione da sovratensione: Sì Ridondante Tensione di alimentazione [V]: 4.da 0 a 12,0 Intervallo di temperatura [°C]AS5172A: da -40 a +125 / AS5172B: da -40 a +150 Pacchetto: AS5172A: SiP (system in package) / AS5172B: TSSOP Qualificato per il settore automobilistico: Sì Descrizione generale L'AS5172 è un sensore di posizione magnetico con un'uscita PSI5 a 12 bit ad alta risoluzione conforme alle specifiche PSI5 versione 1.3 e 2.1. Basato sulla tecnologia dei sensori di Hall, questo dispositivo misura la componente ortogonale della densità di flusso (Bz) su un giro completo e compensa i campi magnetici esterni con un'architettura robusta basata su un array di sensori a 14 bit e un front-end analogico (AFE). È possibile programmare una sottogamma per ottenere la migliore risoluzione per l'applicazione. Per misurare l'angolo, è sufficiente un semplice magnete a due poli che ruota sul centro del pacchetto. Il magnete può essere posizionato sopra o sotto il dispositivo.
