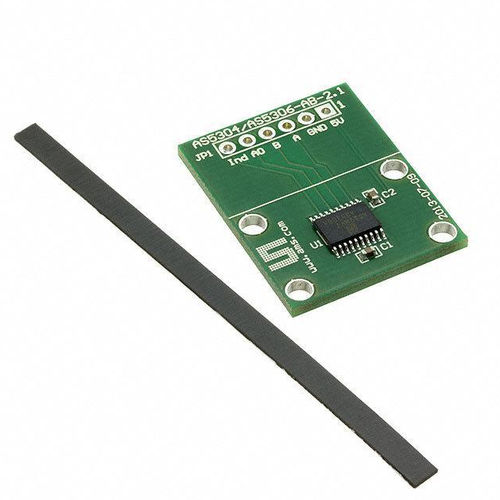

Sensore di posizione lineare AS5306 series

senza collegamento meccanicomagneticoottico

sensore di posizione incrementale lineare a 160 passi con uscita ABI Caratteristiche Rilevamento di posizione e movimento senza contatto Misura ad alta velocità Non è necessario alcun programmatore Immune ai campi magnetici esterni Vantaggi Massima affidabilità e durata in ambienti difficili Controllo di movimenti ad alta velocità Facile da usare Costo ridotto del materiale (non è necessaria la schermatura magnetica) Parametri del prodotto Risoluzione: 160 passi Lunghezza min. Lunghezza coppia di poli [mm]: 2,4 Interfacce Uscita: ABI Velocità max. Velocità [m/s]: 12 Pacchetto: TSSOP-20 Qualificato per il settore automobilistico Osservazione: Per il lineare: Utilizzare una banda magnetica: Utilizzare un magnete ad anello Descrizione generale L'AS5306 è un sensore di posizione incrementale per applicazioni lineari e rotative fuori asse basato sulla tecnologia dei sensori magnetici senza contatto. Per misurare la posizione e il movimento è necessario utilizzare un magnete multipolare a nastro o ad anello. Ci sono 160 impulsi per ogni coppia di poli di 2,4 mm di lunghezza sull'interfaccia di uscita in quadratura standardizzata con un impulso indice (=interfaccia ABI) con una velocità massima di 15 m/s. Con due decenni di know-how sui sistemi di sensori magnetici, abbiamo una vasta esperienza nella selezione dei magneti più adatti. Gli esperti di ams raccomandano i seguenti fornitori di magneti. Questo prodotto è adatto alle seguenti applicazioni: Controllo della velocità e del movimento del motore per applicazioni fuori asse Sostituzione di sistemi di sensori ottici lineari e rotativi Controllo di tavole XYZ Macchine CNC
