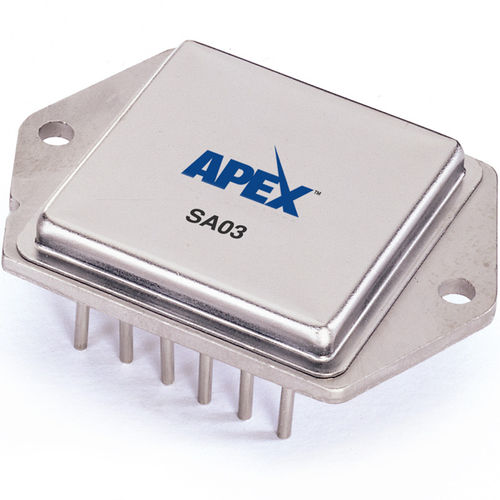

Amplificatore ibrido SA03

a modulazione di larghezza di impulsoa frequenza di commutazione

L'SA03 è un amplificatore a modulazione di larghezza di impulso (PWM) da 30A e 100V che può erogare fino a 3.000W al carico. La frequenza di commutazione di 23 kHz è ottenuta tramite lo stadio di ingresso del clock che divide per due l'oscillatore interno a 45 kHz senza richiedere componenti esterni. È possibile utilizzare oscillatori esterni per abbassare la frequenza di commutazione o per sincronizzare più amplificatori. Le caratteristiche di protezione dell'SA03 includono il rilevamento della corrente per fornire dati sull'ampiezza e sulla direzione per ciascuna metà del circuito a ponte del dispositivo e consentono all'ingresso di spegnimento di spegnere tutti e quattro i driver dell'uscita a ponte H. Un limite di corrente sul lato alto e un limite di corrente sul lato basso programmabile proteggono l'amplificatore da cortocircuiti verso l'alimentazione o la massa, oltre che da cortocircuiti del carico. I MOSFET di uscita del ponte H sono protetti dai sovraccarichi termici grazie al rilevamento diretto della temperatura del die. Questo amplificatore PWM è un prodotto dal design ibrido ed è alloggiato in un contenitore di potenza metallico ermetico e isolato a 12 pin che richiede solo tre pollici quadrati di spazio sulla scheda.
