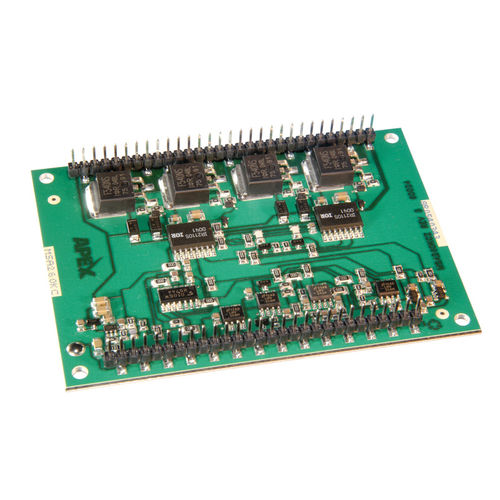

Amplificatore di corrente MSA260

comparatoredi commutazioneprogrammabile

L'MSA260 è un amplificatore a modulazione di larghezza di impulsi (PWM) da 20A (30A PEAK), 450V, costruito come modulo a montaggio superficiale, "open frame" a livello di scheda, per fornire una soluzione economica per le applicazioni di controllo motore. L'MSA260 offre prestazioni eccezionali, in grado di competere con i componenti ibridi più tradizionali e più costosi, e può rivelarsi un'ottima sostituzione quando gli ambienti operativi sono meno rigorosi. L'MSA260 è un amplificatore PWM completo che comprende un oscillatore, un comparatore, un amplificatore di errore, un comparatore di limite di corrente, un riferimento a 5 V, un controllore intelligente e un circuito di uscita IGBT a ponte intero. La frequenza di commutazione variabile è programmabile dall'utente fino a 50 kHz. L'MSA260 è costruito su un substrato termicamente conduttivo, ma elettricamente isolante, che può essere montato direttamente su un dissipatore.
