Amplificatore di segnale SA160

di correntedi commutazioneclasse D

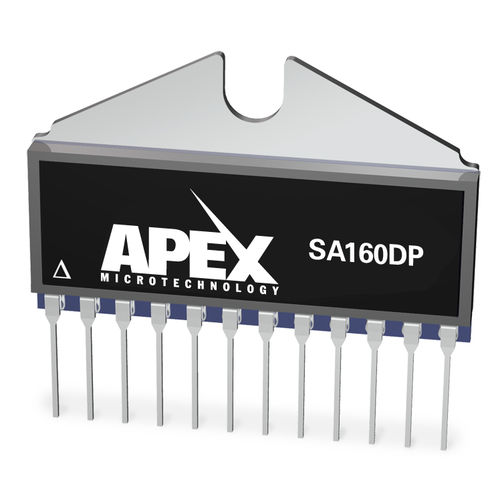

I modelli SA160DP e SA160DPA sono amplificatori "switching" di Classe D a basso costo e a ponte H completo per il pilotaggio di motori a spazzole e carichi reattivi. Questi amplificatori a ponte intero possono funzionare con alimentazioni singole fino a 80 V e fornire una corrente di uscita continua fino a 10 A con il modello standard SA160DP e fino a 14 A con il modello di classe A SA160DPA. In quanto prodotti successivi al driver per motori a ponte H SA60 di Apex Microtechnology, entrambi i modelli SA160DP/SA160DPA sono progettati con una RDS(ON) molto bassa, tipica di 140mΩ nell'intero intervallo di temperature operative da -40°C a +85°C, con una conseguente dissipazione di calore inferiore di quasi il 50%. La frequenza di commutazione dei dispositivi SA160DP/SA160DPA può essere generata internamente ed è programmabile fino a 125 kHz mediante un condensatore integratore esterno. Entrambi i dispositivi possono anche essere controllati da segnali di commutazione esterni fino a 250kHz. Il controllo simultaneo della direzione e dell'ampiezza può essere ottenuto utilizzando un segnale PWM esterno TTL compatibile. La potenza erogata al carico è di ben 800W con un'efficienza di uscita del 97% per il modello standard e fino a 1,2kW con il SA160DPA. Alloggiati nello stesso package PowerSIP a 12 pin dell'SA60, i modelli SA160DP/SA160DPA sono sostitutivi compatibili con i pin.
