Amplificatore di corrente SA57

di tensioneibridoDSP

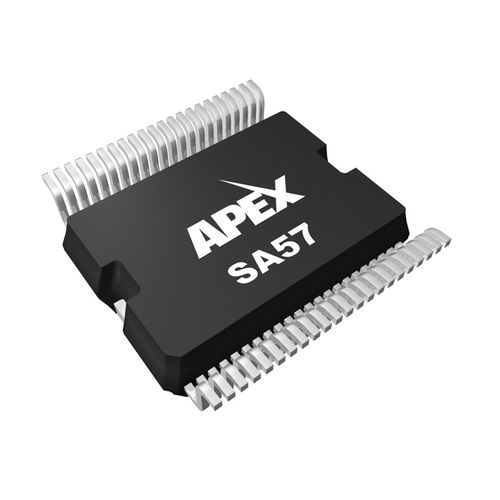

L'SA57 è un circuito integrato per motori a modulazione di larghezza di impulsi (PWM) a basso costo, da 60 V, in grado di erogare fino a 17 A di corrente in uscita. Come soluzione monolitica a singolo pacchetto, l'SA57 offre un elevato livello di integrazione per il pilotaggio di motori CC a spazzole nello spazio di mercato compreso tra i dispositivi a bassa corrente e i driver più costosi che operano su tensioni superiori a 400. Con il SA57AHU è possibile realizzare un'interfaccia digitale senza soluzione di continuità, grazie alla collaborazione con un MCU o un DSP. Il controllo individuale dei FET di uscita del lato superiore e di quello inferiore è possibile tramite segnali diretti dal processore. È previsto il monitoraggio termico e dei cortocircuiti per il SA57, che genera segnali di guasto per il microcontrollore affinché prenda le misure appropriate. Inoltre, il limite di corrente ciclo per ciclo offre una protezione hardware programmabile dall'utente e indipendente dal microcontrollore. La corrente di uscita viene misurata con una tecnica innovativa a bassa perdita. Alloggiato in un package HSOP a 44 pin con heat slug integrato, l'SA57 offre un equilibrio tra eccellenti prestazioni termiche e i vantaggi di un package a basso profilo per il montaggio superficiale.
