Registratore di dati di corrente Trig-Tek™ 260B

di pressionedi temperaturadi frequenza

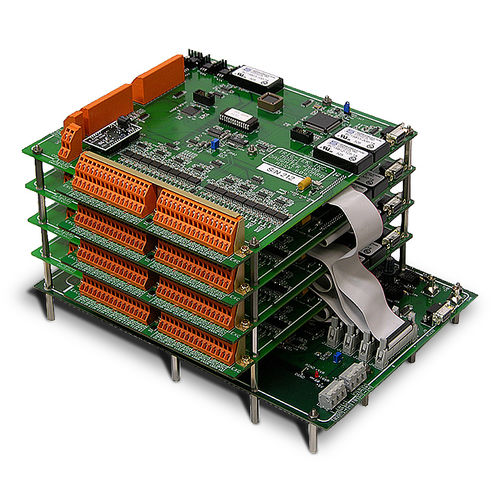

L'unità multifunzione Trig-Tek™ 260B è progettata per applicazioni che richiedono fino a 80 canali di fino a 80 canali di I/O digitale e per osservare e/o registrare da 16 a 64 canali di pressione o temperatura. Informazioni sul prodotto Il 260B consiste in una scheda madre che collega fino a quattro schede figlie al bus seriale IP 1553. Ogni modulo ha 16 canali di pressione o temperatura, un contatore di frequenza, 12 canali di ingresso digitale TTL, otto canali di uscita TTL e quattro uscite open-drain con capacità di corrente di 2 A. Ogni modulo ha una memoria non volatile per memorizzare i coefficienti di zero e di guadagno necessari per calibrare i canali e un convertitore digitale-analogico (D/A) a bordo per generare tensioni CC accurate per la calibrazione. I moduli includono un bus RS232 per aggiornare la flash per installare nuove modifiche al firmware. I dati seriali dai quattro moduli sono multiplexati a divisione di tempo, assemblati e consegnati al bus con una velocità di 60 aggiornamenti/s. Caratteristiche principali - Bus IP 1553 - 64 canali per temperatura o pressione - Contatore di frequenza - 48 ingressi TTL - 32 uscite TTL - 16 uscite open drain - Convertitore D/A a bordo - Memoria non volatile - 60 aggiornamenti/s
