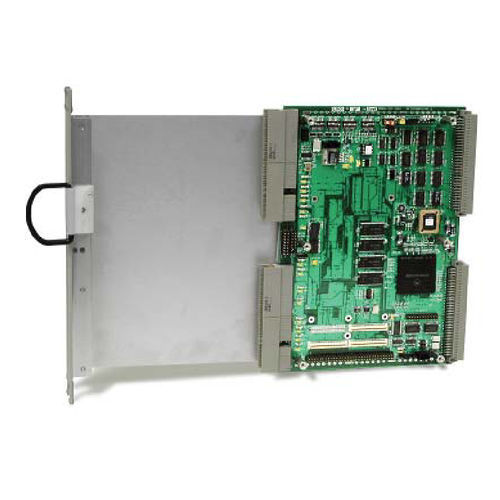

Carrier board VXI VX407C

Il Racal Instruments™ VX407C è un vettore VXI intelligente che permette di utilizzare i moduli PXI e cPCI nei sistemi VXI. Il supporto supporta due moduli 3U PXI o cPCI o un modulo 6U PXI o cPCI. Ha un processore PowerPC a bordo che può eseguire la traduzione dei comandi, l'analisi dei dati e molte altre funzioni di elaborazione dei dati o di controllo del processo. I dati possono essere trasferiti da/verso un dispositivo PXI o PMC e la memoria di bordo a una velocità sostenuta di 132 Mbyte/s. Informazioni sul prodotto Il VX407C Intelligent Carrier supporta entrambe le modalità di funzionamento VXI basate su registri e word serial. I moduli cPCI/PXI collegati possono essere accessibili direttamente da VXI e dal microprocessore PowerPC®. L'interfaccia elettrica e meccanica permette ai moduli cPCI o PXI di essere facilmente integrati in un sistema VXI. I moduli si montano con pannelli frontali a filo con altri moduli VXI nel sistema. Sono supportati moduli cPCI/PXI singoli, doppi e tripli. Oltre al supporto cPCI/PXI, il vettore fornisce una posizione PMC che permette di aggiungere funzionalità aggiuntive, come la memoria di massa o le interfacce di comunicazione. Un connettore di accoppiamento è fornito per l'accesso I/O. La logica del driver del relè permette di aggiungere facilmente hardware di controllo speciale al sistema integrato complessivo. Il VX407C è alimentato da un microprocessore PowerPC® 8245 altamente integrato con un core PowerPC 603e™, un'interfaccia PCI (peripheral interface interconnect) integrata e un controller di memoria avanzato. La memoria condivisa a doppia porta e un'interfaccia completa basata su registri e interrupt consentono una comunicazione VXI veloce con il software applicativo PowerPC®. Caratteristiche principali - Microprocessore PowerPC® incorporato per facilitare funzionalità aggiuntive
