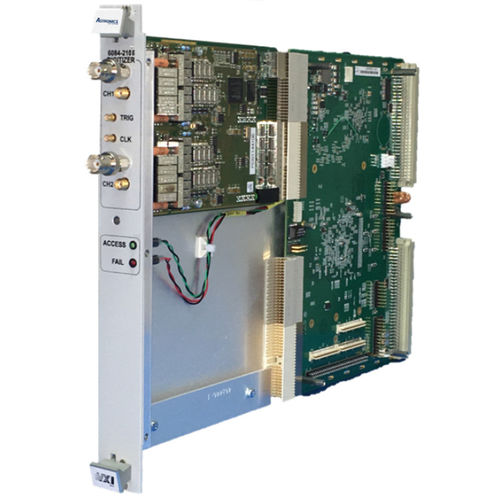

Digitalizzatore fino a 150 MS/s 6084-2105

1 canale2 canali14 bits

Il digitalizzatore Astronics Test Systems™ 6084-2105 è un modulo VXI consigliato per i sistemi VXI che necessitano di una maggiore precisione o di sostituire uno strumento obsoleto. Contiene due canali di digitalizzazione da 125 MS/s e 14 bit. La larghezza di banda massima per l'acquisizione del segnale sulle gamme di tensione inferiori è di 60 MHz e di 32 MHz sulle gamme fino a 32 Vpk-pk. L'oscillazione massima della tensione di ingresso è di 256 Vpk-pk. Informazioni sul prodotto Ampia gamma dinamica di campionamento Il digitalizzatore a doppio canale 6084-2105 campiona forme d'onda Single-Ended (SE) o Differential (DIFF) a frequenze fino a 60 MHz e con ampiezze che vanno da 250 mV a 256 V. Potente motore di acquisizione Il sistema di trigger 6084-2105 supporta acquisizioni normali, pre-trigger e post-trigger (ritardate), preservando i 32 Meg/ch di memoria di campionamento. L'acquisizione può essere avviata in uno dei seguenti modi: trigger software, trigger esterno o da un fronte positivo o negativo sul canale 1 o sul canale 2. Prestazioni AC e DC superbe Nonostante l'ampia gamma operativa dinamica, il digitalizzatore offre prestazioni DC e AC impressionanti con una precisione relativa tipica dello 0,006% e 80 dB SFDR a 1 MHz. Tutte le gamme di ingresso sono completamente coperte da una tensione di offset programmabile che consente di ingrandire la gamma di ampiezza richiesta con la massima risoluzione. I valori misurati hanno un'accuratezza in corrente continua di ±1,2 mV a 250 mVpk-pk e ±0,65 V a 256 Vpk-pk. A 10 MHz, l'SNR tipico è di 62 dB e il THD di soli 70 dB. Questa rara combinazione di eccellenti prestazioni in CC e CA in un unico prodotto rende il 2105 utile in applicazioni che vanno dalla caratterizzazione dei dispositivi ai test di produzione. Una sorgente di tensione integrata ad alta stabilità fornisce il riferimento per la calibrazione software integrata.
