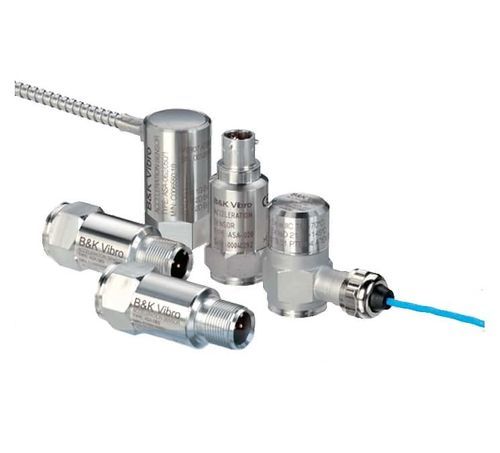

Accelerometro piezoelettrico

industrialecon elettronica integratarinforzato

Dettagli del prodotto I sensori di vibrazione per accelerazione, noti anche come accelerometri, operano sul principio della compressione piezoelettrica. Una massa è montata sull'elemento piezoelettrico (cristallo o ceramica). I dischi piezo-ceramici e una massa formano un sistema di smorzamento all'interno del sensore, precaricato con una molla. Quando la macchina vibra, la massa sismica deforma l'elemento piezoelettrico (compressione e rilascio). La forza meccanica della massa sismica è proporzionale alla vibrazione della macchina (accelerazione). Il cristallo piezoelettrico genera una carica elettrica proporzionale all'accelerazione. L'amplificatore di carica converte la carica elettrica in un'uscita di tensione. L'accelerazione è la variazione della velocità nel tempo, misurata in m/s² o g. Quando le vibrazioni agiscono su questo sistema, la massa esercita una forza alternata sui dischi di ceramica, generando cariche elettriche dovute all'effetto piezoelettrico; queste variazioni di carica sono proporzionali all'accelerazione. Un amplificatore di carica integrato eleva il segnale di uscita a un livello utilizzabile. Applicazioni: - Vibrazione assoluta dell'involucro - Condizione dei cuscinetti - In combinazione con una misurazione di trigger: misurazione vettoriale (ampiezza e fase) Vantaggi: - Ampia gamma di frequenze e ampiezze - Costruzione robusta, design compatti - Direzione di misurazione arbitraria - Bassa sensibilità ai campi magnetici Requisiti: - Alimentazione esterna richiesta - Bassa sensibilità a basse frequenze (attenuazione) - Temperatura di funzionamento limitata a causa dell'amplificatore interno (< 125°C) Caratteristiche: - Accelerometro piezoelettrico con amplificatore di carica integrato - Fattore di trasmissione: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Sovraccarico: Permanente 500 g (picco), per urto 5000 g (tutte le direzioni) - Caduta di 1,5 m su cemento senza danni - Intervallo di temperatura di funzionamento: –50°C a +125°C - Custodia: Acciaio di alta qualità, sigillatura ermetica, modello industriale robusto Specifiche tecniche / Caratteristiche: - Accelerometro piezoelettrico con amplificatore di carica integrato - Fattore di trasmissione: 100 mV/g ±5%, 10,2 mV/m/s² ±5% - Sovraccarico: Permanente 500 g (picco), per urto 5000 g (tutte le direzioni) - Resistenza alla caduta: 1,5 m su cemento senza danni - Temperatura di funzionamento: –50°C a +125°C - Custodia: Acciaio di alta qualità, sigillatura ermetica, modello industriale robusto - Applicazioni: Turbine a vapore, gas, idrauliche; motori diesel e a gas; compressori
