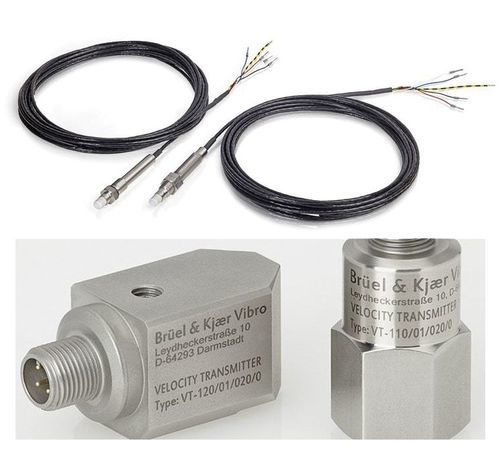

Trasmettitore di vibrazioni 4-20mA DT-12x, VT-110/120

alimentato da circuitoper monitoraggio continuo

Dettagli del prodotto I trasmettitori di vibrazioni (velocità o spostamento) offrono una soluzione semplice ed economica per il monitoraggio generale delle vibrazioni nelle apparecchiature rotanti. Forniscono un'uscita analogica ai sistemi PLC o DCS esistenti e consentono il monitoraggio esterno dei livelli di vibrazione in altri sistemi. - Trasferiscono semplicemente (“trasmettono”) una misura predefinita specifica (ad esempio, velocità di vibrazione mm/s rms) e un intervallo di misura (ad esempio, 0…20 mm/s rms) a un DCS o PLC tramite un segnale standardizzato come 4-20 mA. - Un trasmettitore “traduce” così un tipo e un intervallo di misura specifici in un segnale che un sistema di controllo di livello superiore può elaborare. La serie di trasmettitori di spostamento integrati DT-12x è ideale per il monitoraggio di macchine ausiliarie semi-critiche come ventilatori, pompe, soffianti, motori o piccoli compressori. Il trasmettitore di spostamento può essere collegato direttamente a un sistema di controllo di fase (DCS) o a un controllore logico programmabile (PLC) tramite la sua uscita 4-20 mA. I trasmettitori di velocità VT-110/120 offrono una soluzione di monitoraggio affidabile ed economica per la misurazione complessiva delle vibrazioni e l'analisi delle tendenze del livello di vibrazione dell'alloggiamento utilizzando un sistema di controllo della velocità digitale (DCS) o un controllore logico programmabile industriale (PLC). È adatto per macchine di piccole e medie dimensioni come ventilatori, pompe, compressori, turbine industriali e altre apparecchiature rotanti con cuscinetti. Il trasmettitore di velocità di vibrazione industriale ermetico VT-110, alimentato da un loop 4-20 mA, è progettato per monitorare le vibrazioni in ambienti industriali difficili. Utilizza il loop standard 4-20 mA, che si interfaccia direttamente con il PLC, DCS e il monitor 4-20 mA. Le misurazioni conformi agli standard più rilevanti (ISO 10816) o un intervallo di frequenza esteso da 3 a 1.000 Hz sono adatte per quasi tutte le applicazioni. La sua dimensione compatta consente l'installazione in spazi ristretti. Descrizione Il trasmettitore di spostamento integrato DT-12x è esclusivamente destinato a misurare distanze meccaniche e vibrazioni. È principalmente utilizzato per monitorare lo stato dei cuscinetti lisci e degli alberi rotanti. Il trasmettitore di spostamento è composto da: - Cavo a 4 fili aperto (trasmettitore di spostamento che utilizza tecnologia a 2 fili e un'uscita di segnale dinamica) - Cavo integrato - Alloggiamento del trasmettitore di spostamento - Punta in ceramica Vantaggi di questo modello di trasmettitore di spostamento: - La serie DT-12x di trasmettitori di spostamento integrati offre un monitoraggio preciso e affidabile degli spostamenti radiali e assiali degli alberi e delle vibrazioni delle macchine industriali, a un costo molto inferiore rispetto a un sensore di spostamento convenzionale. - Non è richiesto un monitor di vibrazione per collegare il segnale del sensore al DCS/PLC. Il trasmettitore è quindi non solo economico con meno componenti rispetto a un sensore convenzionale, ma anche molto più compatto e richiede un'installazione minima. - La serie DT-12x è composta da sensori integrati: il driver di vibrazione (oscillatore) e l'elettronica di condizionamento del segnale (monitor di vibrazione) sono quindi integrati direttamente nel sensore. L'installazione è notevolmente semplificata: il driver, il monitor di vibrazione e l'alloggiamento protettivo non richiedono più un driver o un monitor separato. - Il trasmettitore è alimentato dal loop di corrente, il che significa che questo sensore a basso consumo è facile ed economico da installare con una semplice connessione a due fili. Fornisce un segnale 4-20 mA alimentato da una fonte di tensione DC esterna economica sul loop di corrente. Quando selezionato correttamente, non è influenzato da lunghe distanze di cavo, cadute di tensione o rumore. Caratteristiche dei trasmettitori di velocità VT-110/120: - Uscita analogica 4-20 mA – alimentata da loop, proporzionale alla velocità di vibrazione (mm/s rms) - Uscita di segnale dinamica (bufferizzata) - Misurazioni standardizzate secondo ISO 10816 Caratteristiche Il trasmettitore di spostamento DT-12x offre le seguenti caratteristiche: - Primo trasmettitore di spostamento completamente integrato e alimentato da loop al mondo - Misurazione della posizione assiale e delle vibrazioni relative dell'albero - Uscita analogica 4-20 mA - Adatto per macchine con cuscinetti lisci semi-critiche - Montaggio semplice - Installazione economica: non è richiesto un driver o un'elettronica separati - Semplice, economico e affidabile - Riduzione dei costi di cablaggio e installazione grazie a un design monoblocco unico - Non è necessario alcun alloggiamento aggiuntivo, spazio di montaggio o protezione - Uscita bufferizzata - Installazione: frontale, posteriore, inclinata - Versioni a prova di esplosione disponibili Il trasmettitore di velocità VT-110/120 offre le seguenti caratteristiche: - Alta qualità con connettore M12 sigillato in vetro, doppio isolamento dell'alloggiamento - Formato compatto con tecnologia di taglio anulare superiore - Design industriale IP67, resistente agli urti - Intervallo di temperatura: -55 … +120 °C - Prezzo attraente Applicazioni: Turbine a vapore/gas, motori diesel/gas, compressori, pompe, ventilatori, soffianti, apparecchiature rotanti piccole e medie con cuscinetti. Specifiche tecniche: - Uscita: analogica 4-20 mA, uscita di segnale dinamica (bufferizzata) - Intervallo di misura: ad esempio, 0…20 mm/s rms - Conformità: ISO 10816 - Intervallo di frequenza: 3 a 1.000 Hz - Intervallo di temperatura: -55 a +120 °C - Protezione IP67, design compatto - Versioni a prova di esplosione disponibili
