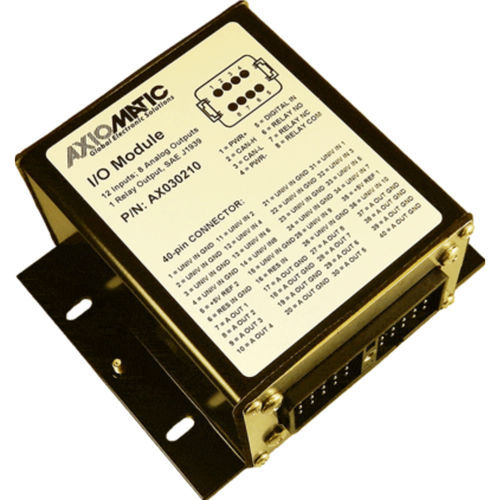

Modulo I/O digitale AX030210

analogicoCAN BusCAN

Il modulo CAN I/O da 12 ingressi, 8 uscite analogiche e 1 uscita a relè consente di estendere le reti di controllo delle macchine aggiungendo I/O al bus CAN. Il controllore dispone di 1 porta CAN isolata per comunicazioni definite dall'utente sul bus. Accetta fino a 10 ingressi analogici (0-5 V, 0-10 V, 0-20 mA o 4-20 mA), digitali, PWM, a impulsi (frequenza o RPM) o contatori. Due riferimenti di tensione (configurabili dall'utente come +5 o +10 V) sono forniti per alimentare i sensori esterni. Un ingresso digitale e un ingresso resistivo consentono di aggiungere altre interfacce. Ogni ingresso può essere configurato per misurare il valore di ingresso e inviare i dati a una rete SAE J1939 CAN. Il modulo I/O fornisce 8 uscite analogiche (0-5 V, 0-10 V, +/-5 V, +/-10 V, 0-20 mA, 4-20 mA) e 1 uscita a relè Form C. La rete CAN fornisce messaggi di diagnostica sullo stato degli ingressi o delle uscite. Il robusto involucro con grado di protezione IP67, oltre a una sezione di ingresso per l'alimentazione a 12 o 24 V, è adatto alle applicazioni per la generazione di energia e per i motori di grandi dimensioni Specifiche tecniche Ingressi 0-5V, 0-10V, Ingressi digitali per l'interfacciamento con interruttori, ecc. ingressi contatore a 16 bit da sensori o ECM di motori diesel 1 ingresso resistivo Autocalibrazione nell'intervallo da 25 Ohm a 250 kOhm 1 ingresso digitale (attivo alto o attivo basso) Uscita(e) 0-5V, 0-10V, +/-5V, +/-10V 2 +5V/+10V Tensione di funzionamento 12VDC o 24VDC nominale (intervallo di alimentazione 9...32 VDC) Logica di controllo Estrusione di alluminio con piastre terminali in acciaio inox Connessioni connettore TE Deutsch a 40 pin P/N: DRC13-40PA connettore TE Deutsch a 8 pin P/N: DT13-08PA Temperatura di esercizio -da 40 a 85 ºC -da 40 a 185 ºF Configurabilità utente Assistente elettronico Axiomatic, P/N: AX070502 o AX070505K Applicazioni Generazione di energia Potenza stazionaria
