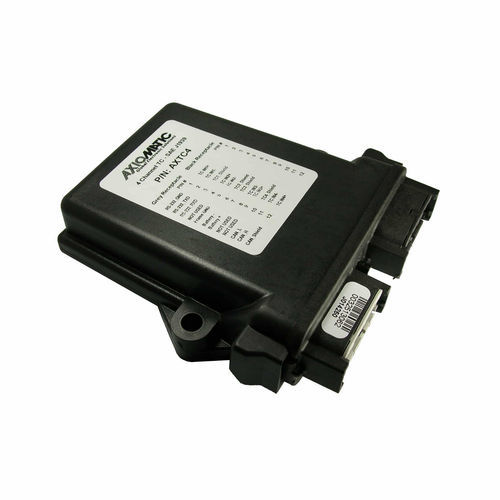

Modulo di misura temperatura AXTC4

elettronicoa termocoppiaCAN Bus

Il modulo termocoppie monitora fino a 4 canali di termocoppie di tipo J, K o T. Le informazioni sulla temperatura vengono fornite al sistema di controllo del motore tramite il bus CAN SAE J1939. Le informazioni sulla temperatura possono includere il monitoraggio della temperatura dello scarico, della temperatura dell'avvolgimento e della temperatura del fluido. Tutti i canali sono completamente isolati e misurano le temperature contemporaneamente. I dati di temperatura vengono inviati automaticamente sul bus CAN quando viene applicata l'alimentazione. Durante la configurazione, l'operatore può configurare il controllore tramite l'assistente elettronico Axiomatic per adattarlo a un'ampia gamma di applicazioni. La diagnostica integrata può segnalare il rilevamento di guasti a filo aperto. Le comunicazioni CAN avvengono tramite un'interfaccia CAN isolata con protocollo SAE J1939. Specifiche tecniche 250 kbit/s Tensione di funzionamento 12V o 24Vdc nominale Isolamento Isolamento completo da canale a canale e isolamento dalla linea CAN, da altri ingressi e dall'alimentazione Involucro Custodia in nylon per alte temperature, custodia per PCB TE Deutsch (EEC-325X4B) 4.62 x 5,24 x 1,43 pollici 117.42 x 133,09 x 36,36 mm Connessioni Presa a 24 pin serie Deutsch DTM (DTM13-12PA-12PB-R008) Temperatura di esercizio -da 40 a 85 ºC -da 40 a 185 ºF Applicazioni Generatore di potenza Se
