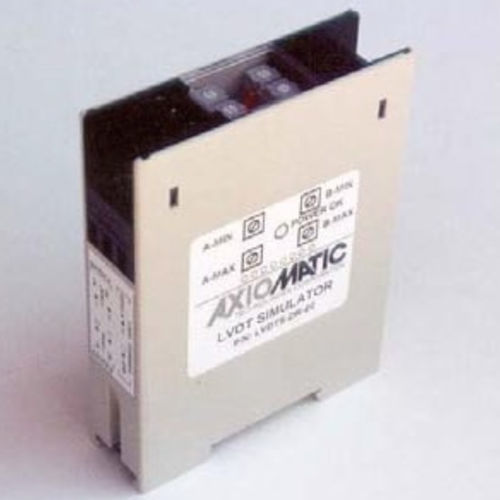

Simulatore LVDTS-DR-02

Il simulatore LVDT/RVDT viene utilizzato per testare i sensori LVDT (Linear Variable Differential Transformer) o RVDT (Rotary Variable Differential Transformer). Utilizzando un ingresso di comando da 0 a 10 Vc.c. e un ingresso di eccitazione (azionamento), l'unità fornisce due uscite di simulazione da 1 a 5 Vc.a.. Un oscillatore interno a 3 kHz può essere utilizzato come fonte di eccitazione alternativa. Entrambe le uscite sono completamente isolate. L'unità accetta ingressi di alimentazione da 4 a 32 V CC. Quando la tensione di ingresso aumenta da 0-10 Vc.c., la tensione di uscita A aumenta da 1 a 5 Vc.a. e la tensione di uscita B diminuisce da 5 a 1 Vc.a.. Le impostazioni di fabbrica per l'offset (minimo) e lo span (massimo) sono regolabili dall'utente. La differenza di fase tra ingressi e uscite è di 60 gradi. Un LED indica se l'alimentazione è attiva. L'unità è dotata di rivestimento conforme e disponibile in un contenitore per montaggio su guida DIN. Specifiche tecniche Ingresso/i ingresso segnale di comando 0-10VDC ingresso azionamento 2-10 Vc.a. (5 Vc.a. nominale) Uscita(e) 2 uscite di simulazione 1-5VAC e 5-1VAC differenza di fase di 60° tra i segnali di ingresso e di uscita 1 uscita oscillatore 3kHz, 3VAC Tempo di assestamento 30 ms Tensione di funzionamento 4-32 VDC Custodia 16 Amp max. Corrente nominale Policarbonato 75 x 98,5 x 22,5 mm (L x A x P) 2.95 x 3,87 x 0,88 pollici Connessioni I terminali a vite accettano fili da 14-24 AWG PCB rivestito in modo conforme Temperatura di esercizio -da 40 a 85 ºC -da 40 a 185 ºF
