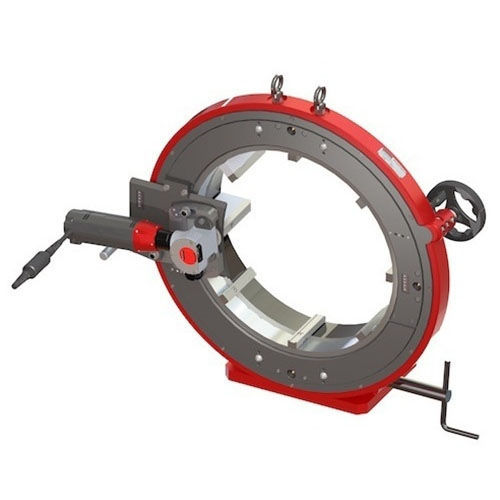

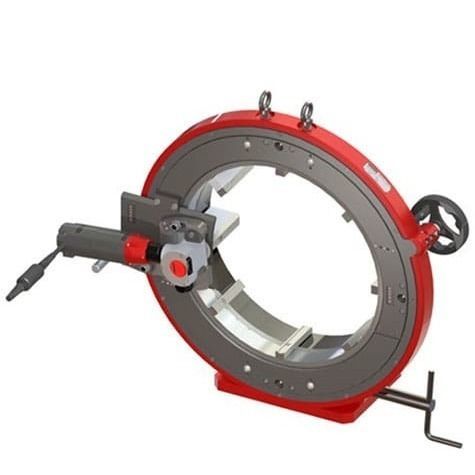

Tagliatubi in acciaio inossidabile CC521

elettricoorbitalemontato su banco

Descrizione
La CC521 è una macchina da taglio orbitale per tubi con diametri esterni da 12,75" a 20" (312–522 mm). La lama ruota concentricamente attorno al tubo per ottenere tagli squadrati e privi di bava, senza deformazioni, anche su pareti fino a 15 mm (0,6"). Disponibile in versione pneumatica o elettrica 1200 W (110 V o 220 V), è idonea per acciai e leghe esotiche in applicazioni industriali ad alte prestazioni.

Caratteristiche principali

• Sistema di serraggio concentrico in acciaio inox con molteplici punti di contatto per evitare deformazioni e garantire ripetibilità del taglio.
• Ganasce in acciaio inox per proteggere la superficie del tubo dalla contaminazione.
• Ruota di rotazione che assicura movimento fluido, prolungando la durata della lama e mantenendo la qualità del taglio.
• Leva di penetrazione per un innesto costante della lama, maggiore sicurezza e durata della lama.
• Corta distanza lama‑ganasce per ridurre vibrazioni e migliorare la precisione del taglio.

Materiali di consumo e accessori

• Lame di alta qualità per tagli squadrati senza bava (< 0,4 mm / 0,015" di perpendicolarità)
• Olio e paste lubrificanti
• Pannelli di supporto per tubi lunghi

Tabella specifiche
Descrizione | Motore elettrico standard | Motore elettrico ad alta velocità | Pneumatico
Codice | 521FS15 / 521FS19 | 521FS25 / 521FS29 | 521PD
Intervallo diametri | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm | 12,75 – 20" / 312 – 522 mm
Capacità di taglio* | Fino a 0,6" / 15 mm | Fino a 0,6" / 15 mm | Fino a 0,6" / 15 mm
Velocità lama | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potenza motore elettrico | 1200 W | 1200 W | n.d.
Tensione / Frequenza | 110 / 220 V — 50–60 Hz | 110 / 220 V — 50–60 Hz | n.d.
Pressione aria (pneum.) | n.d. | n.d. | 43.5 – 87 psi / 3 – 6 bar
Potenza acustica max. | 90 dB | 90 dB | 95 dB
Livello vibrazione | < 2.5 m/s2 | < 2.5 m/s2 | n.d.
Peso unitario | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs | 223 kg / 491.6 lbs
Dimensioni macchina | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm | 35.62 x 35 x 12.40" / 905 x 889 x 315 mm
Dimensioni imballo | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm | 33.39 x 40.16 x 44.88" / 848 x 1020 x 1139 mm
Peso imballo | 492 lbs / 223 kg | 492 lbs / 223 kg | 492 lbs / 223 kg
*a seconda della lama e del materiale

Caratteristiche tecniche

• Modello: CC521
• Intervallo Ø esterno: 12,75" – 20" (312 – 522 mm)
• Massima capacità di taglio: fino a 0,6" / 15 mm (secondo lama e materiale)
• Velocità lama: 30–75 rpm (elettrico standard), 95–280 rpm (elettrico rapido), 60–110 rpm (pneumatico)
• Motore elettrico: 1200 W
• Tensione/frequenza: 110 / 220 V, 50–60 Hz
• Pressione aria: 43.5–87 psi / 3–6 bar (pneum.)
• Livello acustico: 90–95 dB
• Ganasce inox multicontatto, opzioni di rotazione e serraggio automatico
