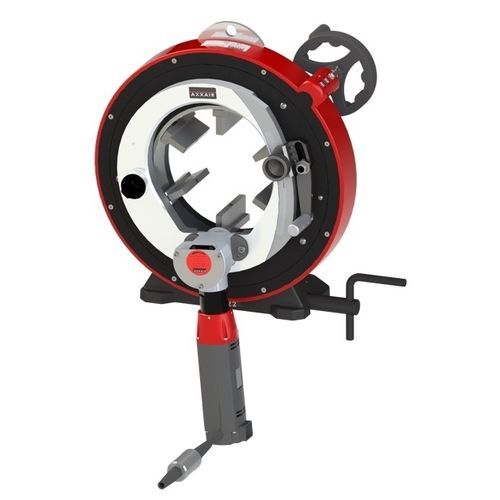

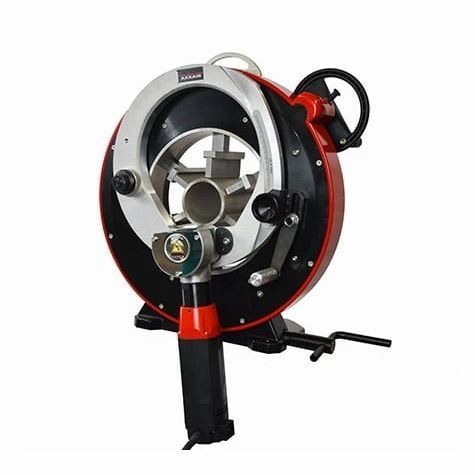

Tagliatubi in acciaio inossidabile CC222

elettricoorbitalemontato su banco

Panoramica
La CC222 è una macchina da taglio orbitale progettata per la preparazione precisa di tubazioni in ambienti industriali. Esegue tagli squadrati e privi di bave su acciaio, acciaio inox e leghe speciali. Il progetto privilegia portabilità ed ergonomia mantenendo una qualità di taglio costante sull'intervallo di diametri.

Caratteristiche principali

• Sistema di serraggio concentrico in acciaio inossidabile con numerosi punti di contatto per ampliare l'intervallo di lavoro e prevenire deformazioni del tubo.
• Ganasce in acciaio inossidabile per proteggere la superficie del tubo da contaminazioni.
• Ruota di rotazione distintiva per una rotazione fluida, migliorando la durata della lama e la qualità del taglio.
• Leva di penetrazione per l'innesto controllato della lama, garantendo tagli uniformi, maggiore sicurezza e durata della lama.
• Ridotta distanza lama-ganasce per diminuire vibrazioni e migliorare la precisione di taglio.

Materiali di consumo e accessori

• Lame di alta qualità per tagli squadrati e privi di bave (< 0,25 mm / 0.01" di perpendicolarità).
• Olio e pasta lubrificante.
• Pannelli di supporto per tubi lunghi.
• Sistema automatico di rotazione e bloccaggio per maggiore ripetibilità e produttività.
• Kit di conversione per tre operazioni: taglio, smussatura e preparazione alla saldatura.

Tabella - Specifiche (per versione)
Descrizione | Motore elettrico standard | Motore elettrico veloce | Pneumatico
Codice articolo | 222FS15 / 222FS25 | 222FS19 / 222FS29 | 222PD
Intervallo diametri | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm | 2.375 – 8.625 in / 55 – 228 mm
Capacità di taglio* | Fino a 0.6 in / 15 mm | Fino a 0.6 in / 15 mm | Fino a 0.6 in / 15 mm
Velocità di rotazione lama | 30 – 75 rpm | 95 – 280 rpm | 60 – 110 rpm
Potenza motore elettrico | 1200 W | 1200 W | n.d.
Tensione | 110 o 220 V | 110 o 220 V | n.d.
Frequenza | 50 / 60 Hz | 50 / 60 Hz | n.d.
Pressione aria | n.d. | n.d. | 43.5 – 87 psi / 3 – 6 bar
Potenza acustica max. | 90 dB | 90 dB | 95 dB
Livello vibrazione | < 2.5 m/s2 | < 2.5 m/s2 | n.d.
Peso unitario | 59 kg / 130 lbs | 59 kg / 130 lbs | 59 kg / 130 lbs
Dimensioni macchina | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm | 21.57 x 23.38 x 11.96 in / 548 x 594 x 304 mm
Dimensioni imballo | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm | 39.37 x 22.44 x 34.25 in / 1000 x 570 x 870 mm
Peso imballo | 192 lbs / 87 kg | 192 lbs / 87 kg | 192 lbs / 87 kg
*A seconda del tipo di lama e del materiale del tubo

Vantaggi operativi

• Serrare concentrico con numerosi punti di contatto: amplia campo di taglio e evita deformazioni
• Protezione della superficie del tubo grazie a ganasce in acciaio inossidabile
• Rotazione fluida che aumenta la durata della lama
• Controllo di penetrazione per tagli uniformi e maggiore sicurezza
• Ridotte vibrazioni per migliore qualità di taglio e durata lama

Caratteristiche tecniche

• Modello: CC222
• Marca: AXXAIR
• Intervallo diametri: 2.375 – 8.625 in / 55 – 228 mm
• Capacità di taglio: fino a 0.6 in / 15 mm
• Velocità lama: 30–75 rpm (standard), 95–280 rpm (veloce), 60–110 rpm (pneumatico)
• Potenza motore elettrico: 1200 W (versioni elettriche)
• Tensione / frequenza: 110/220 V — 50/60 Hz
• Pressione aria (pneumatico): 43.5–87 psi / 3–6 bar
• Livello sonoro: fino a 95 dB a seconda della versione
• Vibrazioni: < 2.5 m/s2 (versioni elettriche)
• Peso macchina: 59 kg
• Dimensioni macchina: 548 x 594 x 304 mm
