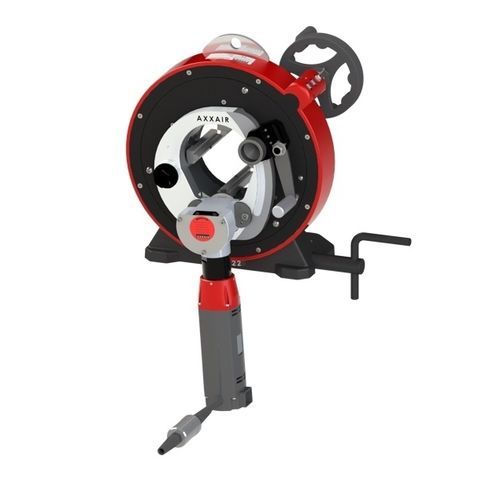

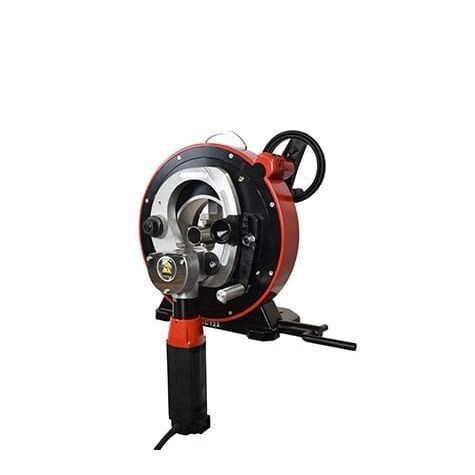

Tagliatubi in acciaio inossidabile CC122

elettricoorbitaleportatile

Panoramica
La CC122 è una macchina da taglio orbitale versatile, progettata per la preparazione precisa ed efficiente di tubi e condotte in ambito industriale. Esegue tagli quadri e privi di bave su acciaio al carbonio, acciaio inossidabile e leghe speciali. Progettazione leggera ed ergonomica per facilità di trasporto e uso, struttura resistente per prestazioni costanti.

INTERVALLO DI DIAMETRO TUBO
0,25 – 4,5" / 5 – 119 mm

Caratteristiche principali
La gamma AXXAIR CC (motori elettrici standard o ad alta velocità, o motori pneumatici) integra un serraggio rapido del tubo e un'azione di taglio fluida che aumenta la produttività e garantisce la corretta preparazione per saldatura e lavorazioni successive.

Vantaggi del prodotto

• Sistema di serraggio concentrico in acciaio inossidabile con molteplici punti di contatto per ampliare l'intervallo di taglio e prevenire la deformazione del tubo.
• Morse in acciaio inossidabile a protezione del tubo da contaminazioni.
• Ruota di rotazione distintiva che assicura una rotazione uniforme, riduce le vibrazioni e prolunga la vita della lama.
• Leva di penetrazione che innesta la lama per una penetrazione e un taglio costanti, migliorando sicurezza e durata della lama.
• Distanza ridotta lama-morse che riduce le vibrazioni e migliora la qualità di taglio.

Materiali di consumo e accessori

• Lame di alta qualità per tagli quadrati senza bave (< 0.25 mm / 0.01" di perpendicolarità).
• Olio e paste lubrificanti.
• Supporti per tubi di lunghezza maggiore.
• Sistema automatico di rotazione e serraggio per maggiore ripetibilità e produttività (opzionale).
• Kit di conversione per operazioni di taglio, smusso e saldatura orbitale (opzionale).

Specifiche (tabella)
Descrizione | Motore elettrico standard | Motore elettrico ad alta velocità
Codice | 122FS15 / 122FS25 | 122FS19 / 122FS29
Intervallo diametri | 0,25 – 4,5" / 5 – 119 mm | 0,25 – 4,5" / 5 – 119 mm
Capacità di taglio* | Fino a 0,6" / 15 mm | Fino a 0,6" / 15 mm
Velocità di rotazione lama | 30 – 75 rpm | 95 – 280 rpm
Potenza motore elettrico | 1200 watt | 1200 watt
Tensione | 110 o 220 volt | 110 o 220 volt
Frequenza | 50 / 60 hz | 50 / 60 hz
Pressione aria di esercizio | n/d | n/d
Radiazione acustica max | 90 dB | 90 dB
Livello di vibrazione | < 2.5 m/s2 | < 2.5 m/s2
Peso unità | 44 kg / 97 lbs | 44 kg / 97 lbs
Dimensioni macchina | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm | 17.44 x 21.29 x 11.96" / 443 x 541 x 304 mm
Dimensioni imballo | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm | 24.80 x 17.72 x 28.35" / 630 x 450 x 720 mm
Peso imballo | 136.7 lbs / 62 kg | 136.7 lbs / 62 kg
* A seconda del tipo di lama e del materiale del tubo

Specifiche tecniche

• Modello: CC122
• Produttore: AXXAIR
• Intervallo diametri (OD): 5 – 119 mm (0,25 – 4,5")
• Profondità di taglio massima: fino a 15 mm (0,6") a seconda della lama e del materiale
• Velocità lama (standard): 30–75 rpm
• Velocità lama (alta velocità): 95–280 rpm
• Potenza motore: 1200 W
• Tensione: 110 o 220 V; Frequenza: 50/60 Hz
• Peso unitario: 44 kg
• Dimensioni macchina: 443 x 541 x 304 mm
• Radiazione acustica max: 90 dB
• Livello vibrazioni: < 2.5 m/s2
• Varianti / codici: 122FS15, 122FS25, 122FS19, 122FS29
