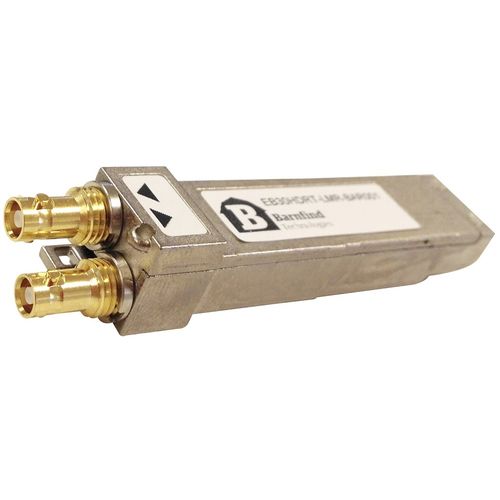

L'EB30HDRT-MM è un modulo ricetrasmettitore SFP elettrico progettato per trasmettere e ricevere segnali SDI fino a 2.97Gbps su cavi coassiali da 75Ω su connettori HD-BNC da 75Ω. Il driver del cavo fornisce due slew rate selezionabili per ottenere la conformità a SMPTE 424M/SMPTE 292M e SMPTE 259M. L'equalizzatore è dotato di ripristino DC per compensare il contenuto DC dei modelli di test patologici SMPTE. La funzione Autosleep attiva automaticamente la modalità di risparmio energetico dell'equalizzatore quando non viene rilevato alcun segnale in ingresso.
L'EB30HDRT-MM fornisce informazioni di identificazione del modulo e monitoraggio diagnostico attraverso un'interfaccia seriale a 2 fili. È anche una soluzione collegabile a caldo per l'aggiornamento e la manutenzione del sistema sul campo. L'EB30HDRT-MM è intercambiabile con altri SFP video ottici con pinout MSA migliorando la flessibilità del prodotto. Il modulo è conforme a SMPTE e consente un rapido time-to-market e un ridotto sforzo di sviluppo e costi. L'EB30HDRT-MM è privo di Pb e conforme a RoHS.
Conforme a SMPTE 424M, SMPTE 292M e SMPTE 259M
Connettori HD-BNC 75Ω
Equalizzatore Rx:
Equalizza il cavo Belden 1694A fino a: 140m a 2.97Gb/s, 200m a 1.485Gb/s e 400m a 270Mb/s
Driver del cavo Tx integrato
Supporta DVB-ASI a 270Mb/s
Supporta modelli video patologici per SD-SDI, HD-SDI e 3G-SDI
Hot-pluggable
Controllo tramite interfaccia seriale incluso:
Slew rate in uscita (SD o HD/3G)
Rilevamento del segnale d'ingresso (RX_LOS)
Monitoraggio della tensione e della temperatura
Informazioni sul modulo
Funzione Autosleep sul canale Rx
Basso consumo energetico - tipico 485mW
Alimentazione singola +3.3V
Senza Pb e conforme a RoHS
Gamma di temperatura di funzionamento: da -40°C a 80°C
---
