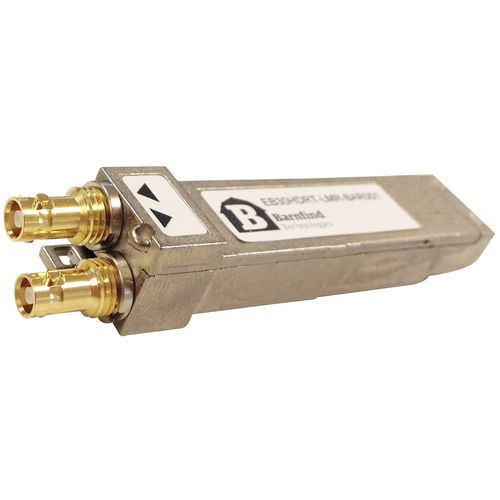

Modulo ricetrasmettitore SFP EB30HDRT-MM

L'EB30CSRT-MM è un modulo ricetrasmettitore emSFP elettrico progettato per trasmettere e ricevere segnali SDI fino a 2.97Gbps su cavi coassiali da 75Ω su connettori 75Ω DIN 1.0/2.3. Il driver del cavo fornisce due slew rate selezionabili per ottenere la conformità a SMPTE 424M/SMPTE 292M e SMPTE 259M. L'equalizzatore è dotato di ripristino DC per compensare il contenuto DC dei modelli di test patologici SMPTE. L'EB30CSRT-MM fornisce informazioni di identificazione del modulo e monitoraggio diagnostico attraverso un'interfaccia seriale a 2 fili. È anche una soluzione hot-pluggable per l'aggiornamento e la manutenzione del sistema sul campo. L'EB30CSRT-MM è intercambiabile con altri SFP video ottici con pinout MSA migliorando la flessibilità del prodotto. Il modulo è conforme alle norme SMPTE e consente un rapido time-to-market e una riduzione degli sforzi e dei costi di sviluppo. L'EB30CSRT-MM è privo di Pb e conforme a RoHS. Conforme a SMPTE 424M, SMPTE 292M e SMPTE 259M Connettori DIN 1.0/2.3 75Ω Equalizzatore Rx: Equalizza il cavo Belden 1694A fino a: 120m a 2.97Gb/s, 140m a 1.485Gb/s e 400m a 270Mb/s Driver del cavo Tx integrato Supporta DVB-ASI a 270Mb/s Supporta modelli video patologici per SD-SDI, HD-SDI e 3G-SDI Hot-pluggable Controllo tramite interfaccia seriale incluso: Slew rate in uscita (SD o HD/3G) Rilevamento del segnale d'ingresso (RX_LOS) Monitoraggio della tensione e della temperatura Informazioni sul modulo Basso consumo energetico - tipico 467mW Alimentazione singola +3.3V Senza Pb e conforme a RoHS Gamma di temperatura di funzionamento: da -40°C a 80°C 58.pacchetto emSFP 5mm x 13.4mm x 8.6mm Supporta il montaggio di gabbie raggruppate e impilate
