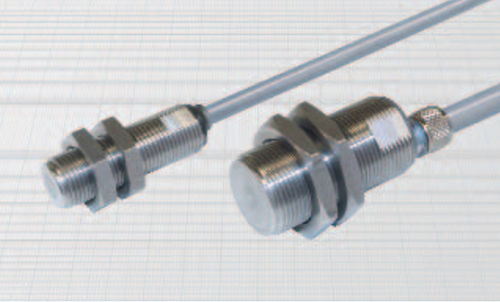

Sensore di velocità di rotazione BRDS series

magneticocon uscita digitalein acciaio inossidabile

Questo sensore, oltre a rilevare la rotazione della ruota dentata, fornisce in uscita un secondo segnale, sfasato rispetto al primo, consentendo così di rilevare anche il senso di rotazione. I due segnali in uscita sono digitali e la frequenza è direttamente proporzionale alla velocità di rotazione partendo da zero. Le uscite sono NPN a collettore aperto. I componenti utilizzati e la costruzione particolarmente robusta consentono l’utilizzo nelle condizioni più difficili, con elevate pressioni sulla parete frontale. Il sensore deve essere allineato al piano di rotazione della ruota. Caratteristiche tecniche: • Tensione di alimentazione 5 ÷25 Vcc • Assorbimento ≤21 mA • Caduta di tensione in chiusura (Io=10mA) ≤0,4 V • Pressione max su parete frontale 150 bar • Protezione contro il corto circuito ed il sovraccarico • Protezione contro qualsiasi inversione dei collegamenti • Urti e vibrazioni secondo EN60068-2-27 EN60068-2-6 • Compatibilità elettromagnetica (EMC) secondo EN60947-5-2 • Sezione conduttori interni: 0,25 mm2 Materiali: • Cavo: 2 m termoplastico, 300 V; O.R. • Custodia: acciaio inox • Tappo posteriore: plastica
