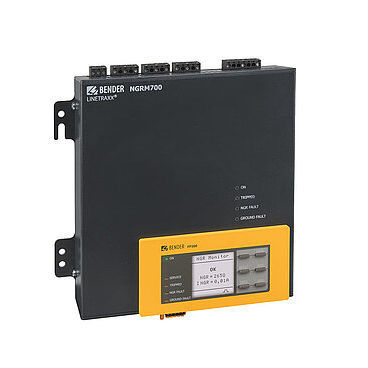

Apparecchio di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM700

di difetto di messa a terrain continuo

Completamente configurabile Progettato per un facile retrofit Interfaccia utente multilingue Può funzionare su impianti a 5000 m di altezza senza declassamento L'NGRM700 è un dispositivo avanzato che consente il monitoraggio continuo dell'NGR per fornire tutte le informazioni necessarie sulla messa a terra del sistema. L'NGRM700 monitora il valore della resistenza del resistore di messa a terra del neutro (NGR) e la corrente di guasto che attraversa l'NGR nei sistemi con messa a terra ad alta resistenza (HRG). È il relè ideale per proteggere i sistemi HRG e per fornire una panoramica completa. Il relè può essere collegato al sistema di supervisione o direttamente alla rete di comunicazione. L'NGRM700 consente all'utente di soddisfare i requisiti locali. Caratteristiche Determinazione della RNGR con metodi di misura passivi e attivi Monitoraggio continuo della RNGR anche se l'impianto è disalimentato; Allarme o intervento in caso di guasto a terra Monitoraggio della corrente INGR Monitoraggio della tensione UNGR Indicazione dei guasti fase-terra (opzionale; fino a 690 V accoppiamento diretto, altrimenti tramite trasformatori di potenziale) Comunicazione Ethernet Server web Selezione della lingua (tedesco, inglese GB e USA, spagnolo, francese) Pulsante di test (interno, esterno) con/senza intervento Analisi FFT dei segnali di misura Pulsante per la localizzazione manuale dei guasti a terra Relè per il rilevamento dei guasti a terra e dei guasti alle resistenze Relè per lo spegnimento dell'impianto dopo un tempo configurabile Combinabile con RCMS... per lo spegnimento automatico dei feeders Interfaccia grafica utente Ampio intervallo di tensione di alimentazione (da 24 a 240 Vca/Vdc) Campo di utilizzo fino a 5000 m AMSL Memoria guasti/storia Uscita analogica dei valori misurati (0...10 V, 4...20 mA, ecc., parametri selezionabili)
