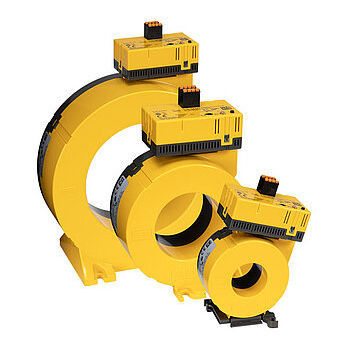

Trasformatore di corrente LINETRAXX® CTUB103

di misuraincapsulatoper rete elettrica

I trasformatori di corrente di misura sensibili AC/DC della serie CTUB103 convertono le correnti di dispersione e di guasto del sistema in un segnale di misura valutabile. I dispositivi sono adatti a rilevare correnti di guasto con componenti DC uniformi. Sono costituiti da un nucleo di trasformatori di corrente di misura CTBC... e da un modulo elettronico CTUB103, che possono essere combinati a seconda dell'applicazione. I trasformatori di corrente di misura possono essere utilizzati in sistemi DC, AC e 3(N)AC, nonché in sistemi con messa a terra ad alta resistenza per il monitoraggio del punto stella. La valutazione nei sistemi con messa a terra a resistenza viene effettuata con i dispositivi della serie NGRM..., ai quali sono collegati i trasformatori di corrente di misura. Caratteristiche LED multicolore per i messaggi di funzionamento, guasto e stato Modulo elettronico sostituibile senza separazione meccanica dei conduttori primari Monitoraggio del collegamento al trasformatore di corrente di misura Valutatore: NGRM500, NGRM550, NGRM700, NGRM750
