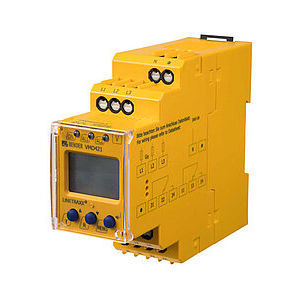

Relè di sorveglianza di frequenza LINETRAXX® VMD421H

di sequenza di fasidi assenza di fasedi squilibrio di fase

Monitoraggio di sottotensione, sovratensione e frequenza in sistemi 3(N)AC 0...500 V Backup energetico integrato Monitoraggio di asimmetria, mancanza di fase e sequenza di fase Ritardo di avvio, ritardo di risposta e ritardo al rilascio regolabili Varie funzioni di monitoraggio selezionabili U, f Il relè di tensione multifunzionale della serie VMD421 è progettato per monitorare la frequenza, la sottotensione e la sovratensione e la tensione tra due valori di soglia (funzione di discriminazione a finestra) nei sistemi 3(N)CA. Le tensioni vengono misurate come valori efficaci. Il valore attualmente misurato viene visualizzato continuamente sul display LC. Il valore misurato necessario per attivare il relè di allarme viene memorizzato. Grazie ai tempi di risposta regolabili, è possibile tenere conto di caratteristiche specifiche dell'installazione, come procedure di avviamento specifiche del dispositivo, fluttuazioni di tensione di breve durata, ecc. I dispositivi sono alimentati dal sistema monitorato e utilizzano un backup energetico interno. Caratteristiche Monitoraggio di sottotensione, sovratensione e frequenza in sistemi 3(N)AC 70...500/288 V Senza tensione di alimentazione esterna Backup energetico integrato Monitoraggio di asimmetria, mancanza di fase e sequenza di fase Varie funzioni di monitoraggio selezionabili U, f Ritardo all'avvio, ritardo di risposta, ritardo al rilascio Isteresi di commutazione regolabile misura del valore efficace (AC+DC) Visualizzazione digitale del valore misurato tramite display LC multifunzionale Funzione di preset (impostazione automatica dei parametri di base) LED: Accensione, Allarme 1, Allarme 2 Memoria del valore misurato per il valore operativo Autocontrollo continuo Pulsante interno di test/reset Due relè di allarme separati (un contatto di commutazione ciascuno)
