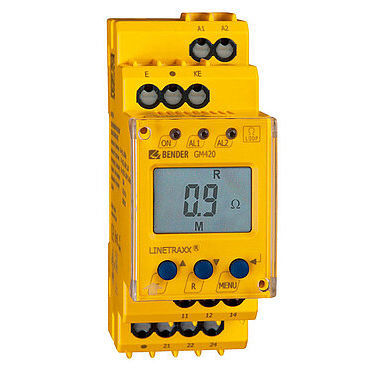

Relè di sorveglianza di tensione LINETRAXX® GM420

ACper motore elettricosu guida DIN

Il monitor di spira della serie GM420 è progettato per monitorare la resistenza delle connessioni dei conduttori PE nei sistemi in corrente alternata e nei sistemi diseccitati. La tensione estranea Uf tra i terminali E e KE non deve superare i 12 V CA. La resistenza ohmica del loop di conduttori e la tensione estranea Uf CA, se presente, vengono indicate sul display. Il valore attualmente misurato viene indicato continuamente sul display LC. Se il valore di resistenza misurato aumenta oltre il valore di risposta impostato, l'allarme viene attivato e memorizzato. I ritardi temporali regolabili consentono di tenere conto dei requisiti specifici dell'installazione. Caratteristiche Monitoraggio a loop del conduttore PE nei sistemi in c.a Circuito di misura che offre un'elevata resistenza contro le tensioni estranee e l'indicazione delle tensioni estranee Ritardo di avvio, ritardo di risposta e ritardo al rilascio regolabili Isteresi di commutazione regolabile Visualizzazione digitale del valore misurato tramite display LC multifunzionale Funzione di preselezione (impostazione automatica dei parametri di base) LED: Accensione, Allarme 1, Allarme 2 Memoria del valore misurato per il valore operativo Autocontrollo continuo Pulsante interno di test/reset Due relè di allarme separati con un contatto di commutazione ciascuno Funzionamento N/C o N/O e comportamento della memoria di guasto selezionabili Protezione con password per l'impostazione del dispositivo Coperchio trasparente sigillabile Custodia a due moduli (36 mm) Terminale a filo (due terminali per connessione) Conforme alla direttiva RoHS Applicazioni Monitoraggio a loop dei motori Monitoraggio a loop dei collegamenti dei conduttori PE per le interruzioni dei fili nelle installazioni elettriche Monitoraggio di sistemi di messa a terra
