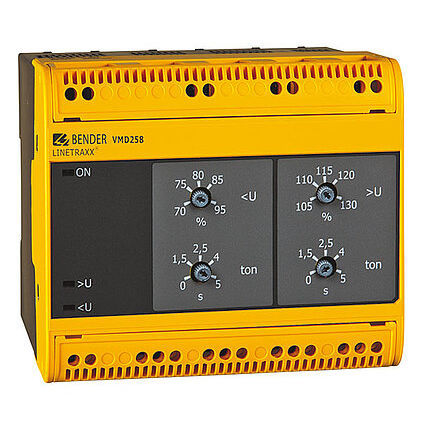

Relè di sorveglianza di sovratensione LINETRAXX® VMD258

di sottotensionetrifaseAC

Tecnologia analogica pura per applicazioni di sicurezza Per tensioni nominali di sistema fino a 690 V Monitoraggio di sottotensione e sovratensione per sistemi trifase AC Il relè di tensione VMD258 monitora i sistemi trifase in corrente alternata per verificare la presenza di sottotensioni e sovratensioni (funzione finestra). Non è richiesto il collegamento del conduttore di neutro, pertanto è adatto ai sistemi 3 AC. La tensione per alimentare l'elettronica viene prelevata dal sistema da monitorare. L'alimentazione dell'elettronica, i relè e il collegamento al dispositivo esterno di accumulo dell'energia sono isolati dal sistema mediante un doppio isolamento. Speciali trasformatori di ingresso attenuano le interferenze provenienti dal sistema. I valori di risposta per sottotensione e sovratensione e i ritardi di risposta sono regolabili in continuo. Caratteristiche Monitoraggio di sottotensione e sovratensione per sistemi 3AC Non è necessaria una tensione di alimentazione separata Relè di allarme separati per sottotensione e sovratensione con due contatti di commutazione a potenziale zero Valore di risposta regolabile: 0,7...0,95 x Un/1,05...1,3 x Un Tensioni nominali di sistema: 3AC 690/500/480/440/400/230/110/100 V Ritardo di risposta regolabile: 0...5 s LED per funzionamento, sovratensione e sottotensione Applicazioni Monitoraggio dell'alimentazione di macchine e impianti elettrici Monitoraggio dei carichi Accensione e spegnimento di sistemi elettrici a un determinato livello di tensione Monitoraggio dei sistemi di alimentazione in stand-by e di emergenza Monitoraggio della tensione di alimentazione di carichi portatili
