Controllore di isolamento per sistema trifase ISOMETER® iso685 series

per rete ACAC/DCDC

Descrizione
L'ISOMETER® iso685 è un dispositivo di monitoraggio dell'isolamento conforme alla IEC 61557-8 per sistemi IT. È impiegabile in sistemi AC, 3(N)AC, AC/DC e DC, incluse installazioni AC con componenti DC connessi direttamente (raddrizzatori, inverter, azionamenti a velocità variabile).

Vantaggi principali

• Profili di misura predefiniti per scenari applicativi
• Misura affidabile di resistenza d'isolamento, tensione, capacità e frequenza
• Web server integrato e supporto Modbus TCP/RTU
• Memoria storica con orologio in tempo reale (buffer ≈3 giorni, fino a 1023 messaggi di allarme)
• Adattamento automatico alla capacità di dispersione del sistema

Varianti del dispositivo

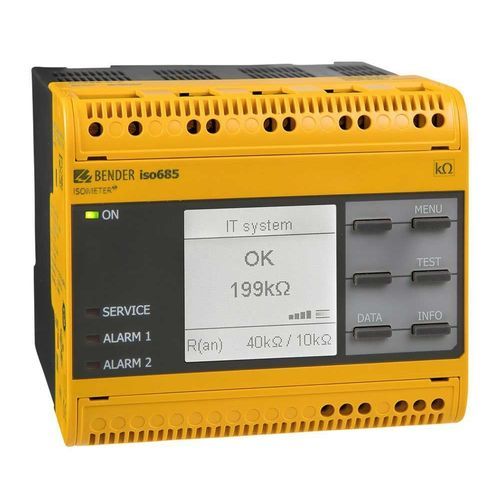

• iso685-D: Variante con display grafico LC ad alta risoluzione e comandi locali; non combinabile con FP200.
• iso685-S: Variante senza display né comandi locali; utilizzabile solo insieme al pannello FP200.
• Opzione "W": Versioni per condizioni climatiche e meccaniche estreme (iso685W-D, iso685W-S).

Caratteristiche

• Per sistemi IT AC con raddrizzatori/inverter connessi galvanicamente e per sistemi IT DC
• Adattamento automatico alla capacità di dispersione esistente
• Combinazione del metodo AMPPlus con altri metodi di misura specifici
• Due intervalli di intervento regolabili separatamente: 1 kΩ…10 MΩ
• Monitoraggio dei collegamenti e autotest del dispositivo
• isoGraph: rappresentazione grafica della resistenza di isolamento nel tempo
• Uscite analogiche: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isolate)
• Ingressi/uscite digitali liberamente programmabili
• Configurazione remota tramite webserver (opzione: COMTRAXX® Gateway) e diagnostica remota
• Interfacce: RS-485/BS, BCOM, Modbus TCP/RTU
• Espandibile in tensione tramite dispositivi di accoppiamento

Applicazioni

• Circuiti principali AC, DC o AC/DC
• Circuiti AC/DC con componenti DC connessi direttamente (raddrizzatori, convertitori, azionamenti)
• Sistemi UPS e banchi batteria
• Resistenze di riscaldamento con controllo di fase e sistemi con alimentatori a commutazione
• Sistemi IT con elevata capacità di dispersione

Varianti (Tabella)
Type | Nominal system voltage range Un | Supply voltage US | Display | Option W | Art. No.
iso685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrated | – | B91067010
iso685W-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | integrated | -40…+70°C, 3K23, 3M12 | B91067010W
iso685-S | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | detached | – | B91067110
iso685W-S | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | detached | -40…+70°C, 3K23, 3M12 | B91067110W
FP200 | – | DC 24 V (via iso685-S variant) | integrated | – | B91067904
FP200W | – | DC 24 V (via iso685-S variant) | integrated | -40…+70°C, 3K23, 3M12 | B91067904W

Accessori opzionali

• Dispositivi di accoppiamento: AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Set morsetti e accessori per involucro (alcuni elementi inclusi)

Specifiche tecniche

• Norma: IEC 61557-8
• Sistemi applicabili: AC, 3(N)AC, AC/DC e DC
• Funzioni di misura: resistenza di isolamento, tensione, capacità, frequenza
• Intervalli di intervento: 1 kΩ … 10 MΩ (due intervalli separatamente regolabili)
• Uscite analogiche: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isolate)
• Interfacce: RS-485/BS, BCOM, Modbus TCP/RTU, web server integrato
• Memoria storica: fino a 1023 eventi con data/ora (buffer ≈3 giorni)
• Opzione W: -40…+70°C (classificazioni ambientali es. 3K23, 3M12)
