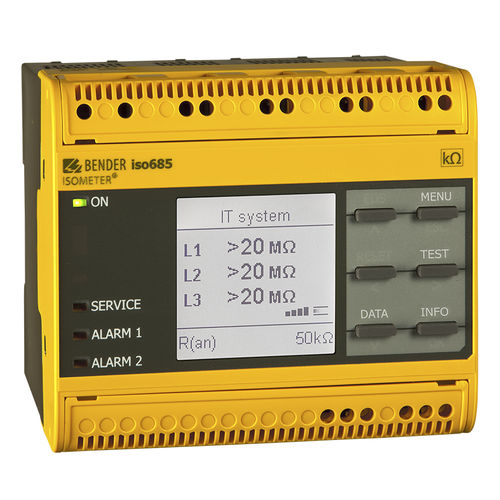

Controllore di isolamento per sistema trifase ISOMETER® isoNAV685-D

AC/DCcon uscita analogicacon uscita digitale

Panoramica
Il ISOMETER® isoNAV685-D è un rilevatore di isolamento per sistemi IT (non collegati a terra) conforme a IEC 61557-8. È progettato per sistemi 3(N)AC a frequenza nominale 60 Hz e per sistemi IT in DC; supporta raddrizzatori e inverter collegati galvanicamente e componenti DC collegati direttamente come raddrizzatori, convertitori e azionamenti a velocità variabile.

Caratteristiche principali

• Intervento istantaneo: 150 ms
• Disconnessione dell'inverter e intervento su tensione di offset DC
• Adattamento automatico alla capacità di dispersione del sistema
• Combinazione di AMPPLUS e altri metodi di misura dipendenti dal profilo
• Valore di intervento regolabile: 1 kΩ…10 MΩ (impostazione di fabbrica 5 kΩ)
• Display grafico ad alta risoluzione con isoGraph per registrazione trend
• Monitoraggio delle connessioni delle linee di misura e autotest automatico
• Uscite analogiche galvanicamente isolate: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V
• I/O digitali programmabili e comunicazioni Modbus TCP / BCOM / web server integrato
• Memoria storica con RTC (buffer ~3 giorni) per fino a 1023 messaggi di allarme con data/ora

Applicazioni

• Circuiti principali AC/DC con componenti DC collegati direttamente (raddrizzatori, convertitori, azionamenti)
• Impianti con alimentatori switching
• Impianti con convertitori di frequenza

Varianti
Tipo | Intervallo tensione nominale U_n | Tensione di alimentazione U_S | Art. Nr.
isoNAV685-D | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC 24…240 V; 50…400 Hz / DC 24…240 V | B91067014

Accessori opzionali

• Kit morsetti a vite — B91067901 (incluso dove indicato)
• Kit morsetti a molla — B91067902
• Accessori box (copertura morsetti, 2 clip di montaggio) — B91067903 (incluso dove indicato)

Download

• Dichiarazioni di conformità CE
• Brochure prodotto, quickstart e manuali
• Schede tecniche
• Certificati e dichiarazioni UKCA

Specifiche tecniche

• Standard: IEC 61557-8 (monitoraggio dell'isolamento per sistemi IT)
• Tipi di sistema applicabili: IT AC (3(N)AC) e IT DC; supporto di raddrizzatori/inverter collegati galvanicamente
• Frequenza nominale: 60 Hz (applicabile)
• Intervallo tensione nominale: AC 0…690 V; DC 0…1000 V
• Tensione di alimentazione: AC 24…240 V; 50…400 Hz o DC 24…240 V
• Regolazione valore di intervento: 1 kΩ…10 MΩ (fabbrica 5 kΩ); risposta per offset DC: 150 V
• Tempo di intervento istantaneo: 150 ms
• Uscite analogiche: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isolate)
• Comunicazione: Modbus TCP, BCOM, web server integrato; impostazioni remote via Webserver (opzione COMTRAXX®)
• Display: LC grafico ad alta risoluzione con isoGraph
• Memoria eventi: RTC, buffer ~3 giorni, fino a 1023 messaggi con data/ora
• Monitoraggio connessioni: supervisione linee di misura
• I/O digitali programmabili e autotest integrato
• Articolo: B91067014
