Controllore di isolamento per sistema trifase ISOMETER® iso685-…-B series

per rete ACAC/DCDC

Breve descrizione
L'ISOMETER® iso685-…-B è un dispositivo di monitoraggio dell'isolamento conforme alla IEC 61557-8 per sistemi IT. Applicabile a sistemi AC, 3(N)AC, AC/DC e DC, compresi sistemi AC con ampie parti alimentate in DC (rettificatori, inverter, azionamenti a velocità variabile).

Varianti del dispositivo

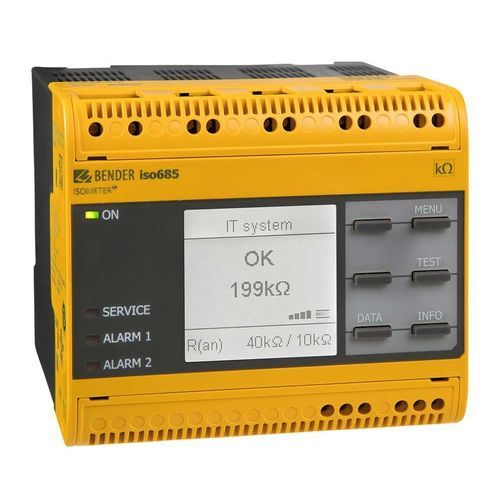

• iso685-D-B: dotato di display grafico LC ad alta risoluzione e comandi frontali per funzionamento locale; non combinabile con FP200 per controllo locale.
• iso685-S-B: senza display né comandi; da usare con il pannello frontale FP200 per l'operazione.
• Opzione "W": versioni rinforzate per condizioni climatiche e meccaniche estreme (iso685W-D-B, iso685W-S-B).

Caratteristiche principali

• Profili di misura predefiniti per applicazioni industriali
• Misura affidabile di resistenza di isolamento, tensione di sistema, capacità e frequenza
• Server web integrato per configurazione e diagnostica remota
• Comunicazione: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus
• Adatto per sistemi IT accoppiati (ISOnet)
• Adattamento automatico alla capacità di dispersione del sistema e combinazione di AMPPlus con metodi di misura specifici
• Due intervalli di risposta regolabili separatamente: 1 kΩ…10 MΩ
• Monitoraggio delle connessioni di misura e autotest del dispositivo
• Visualizzazione grafica della resistenza d'isolamento nel tempo (isoGraph) e memoria storica con orologio reale (buffer 3 giorni) fino a 1023 eventi
• Uscite analogiche proporzionali al valore di isolamento: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isolate)
• Ingressi/uscite digitali programmabili; impostazione remota via webserver o gateway COMTRAXX®
• Diagnostica remota via Internet; espansione della tensione tramite dispositivi di accoppiamento

Applicazioni

• Circuiti principali AC, DC o AC/DC
• Circuiti AC/DC con componenti DC collegati direttamente (rettificatori, convertitori, azionamenti)
• Sistemi UPS e impianti batterie
• Riscaldatori con controllo di fase e impianti con alimentatori switching
• Sistemi IT accoppiati con elevate capacità di dispersione

Tabella varianti
Type | Nominal system voltage Un | Supply voltage US | Display | Option W | Art. No.
iso685-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrated | – | B91067020
iso685W-D-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | integrated | -40…+70°C, 3K23, 3M12 | B91067020W
iso685-S-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | detached (operation via FP200) | – | B91067120
iso685W-S-B | AC 0…690 V; 1…460 Hz / DC 0…1000 V | AC/DC 24…240 V | detached | -40…+70°C, 3K23, 3M12 | B91067120W
FP200 | – | DC 24 V (via iso685-S variant) | integrated | – | B91067904

Accessori opzionali (selezione)

• Dispositivi di accoppiamento: AGH150W-4, AGH204S-4, AGH520S, AGH676S-4
• Set morsetti a vite (B91067901) e set morsetti push-wire (B91067902)
• Accessori per involucro: copertura morsetti, clip di montaggio (B91067903)

Specifiche tecniche

• Normativa: IEC 61557-8
• Sistemi supportati: AC, 3(N)AC, AC/DC, DC
• Gamma tensione nominale: AC 0…690 V; 1…460 Hz / DC 0…1000 V
• Alimentazione: AC/DC 24…240 V (a seconda della variante)
• Intervalli di risposta: 1 kΩ … 10 MΩ (due intervalli regolabili)
• Misure: resistenza d'isolamento, tensione, capacità, frequenza
• Uscite analogiche: 0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V (galvanicamente isolate)
• Comunicazione: BCOM, Modbus TCP/RTU, RS-485 / Bender sensor bus, server web integrato
• Memoria storico: buffer 3 giorni, fino a 1023 messaggi con data/ora; isoGraph
• Opzione ambientale W: -40…+70°C, classi 3K23, 3M12 (dove previsto)
