Controllore di isolamento per sistema trifase ISOMETER® iso685-…-P series

per rete ACAC/DCDC

Panoramica
ISOMETER® iso685-…-P è un dispositivo di monitoraggio dell'isolamento per sistemi IT conforme a IEC 61557-8 e IEC 61557-9. Applicabile in sistemi AC, 3(N)AC, AC/DC e DC; idoneo anche dove sistemi AC includono carichi alimentati in DC (raddrizzatori, inverter, azionamenti).

Funzionalità principali

• Profili di misura predefiniti (AMPPlus e metodi specifici per profilo)
• Misura di resistenza di isolamento, tensione, capacità e frequenza
• Web server integrato e configurazione remota
• Comunicazioni: Modbus TCP/RTU, BCOM, RS-485 (bus BS)
• Memoria storica con orologio in tempo reale (buffer ≈ 3 giorni) per fino a 1023 messaggi di allarme

Varianti del dispositivo

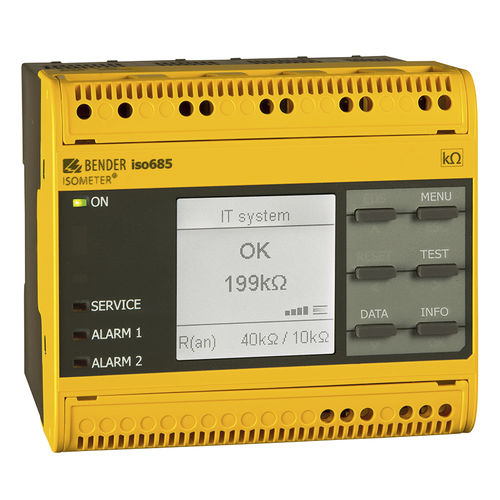

• iso685-D-P: Display LC grafico ad alta risoluzione e comandi locali (non combinabile con FP200).
• iso685W-D-P: Variante D con opzione W per condizioni climatiche/meccaniche estreme.
• iso685-S-P: Senza display né comandi locali; destinato all'uso con pannello frontale FP200.
• iso685W-S-P: Variante S con opzione W, utilizzata con FP200W in ambienti gravosi.

Dettagli delle varianti

• Varianti D: funzionamento diretto sull'apparecchio; grafico isoGraph per l'andamento della resistenza di isolamento.
• Varianti S: funzionamento tramite FP200/FP200W; adatte per montaggio del pannello frontale remoto.
• Opzione W: intervallo termico esteso e protezioni meccaniche (es. -40…+70°C, 3K23 / 3M12).

Funzioni selezionate

• Adattamento automatico alla capacità di dispersione del sistema
• Due intervalli di intervento regolabili separatamente: 1 kΩ…10 MΩ
• Monitoraggio dei collegamenti e autotest automatico
• Uscite analogiche proporzionali al valore di isolamento (0(4)…20 mA, 0…400 μA, 0…10 V, 2…10 V galvanicamente separate)
• I/O digitali programmabili e testi cliente per canale

EDS44x — localizzatori di guasto d'isolamento (selezione)

• Localizzazione selettiva dei guasti di isolamento in sistemi IT AC, 3AC e DC
• Fino a 12 trasformatori di misura collegabili (serie CTAC, WR, WS)
• Sensibilità localizzazione: EDS440 2…10 mA; EDS441 0,2…1 mA
• Comunicazione tra componenti via bus BS (RS-485) o BB

Applicazioni

• Circuiti principali AC, DC o AC/DC, incluse parti con componenti DC connessi direttamente
• Sistemi UPS, batterie e impianti con alimentatori switching
• Riscaldatori con controllo di fase, azionamenti e convertitori
• Sistemi IT con elevata capacità di dispersione o che richiedono localizzazione guasti

Accessori opzionali (selezione)

• Localizzatori EDS440 / EDS441 e versioni W/L per condizioni gravose
• Moduli relè (IOM441-S), kit morsetti (viti o push-wire), accessori per involucro

Specifiche tecniche (sintesi)

• Normative: IEC 61557-8, IEC 61557-9
• Gamma principale: AC 0…690 V; 1…460 Hz · DC 0…1000 V (a seconda della variante)
• Alimentazione: AC/DC 24…240 V (a seconda della variante)
• Intervalli di intervento: 1 kΩ…10 MΩ (due intervalli regolabili)
• Comunicazioni: BCOM, Modbus TCP/RTU, RS-485 (BS), web server integrato; opzione COMTRAXX®
• Memoria: storico 1023 eventi con data/ora e buffer ≈ 3 giorni
• Opzione W: estensione temperatura e rinforzo meccanico
