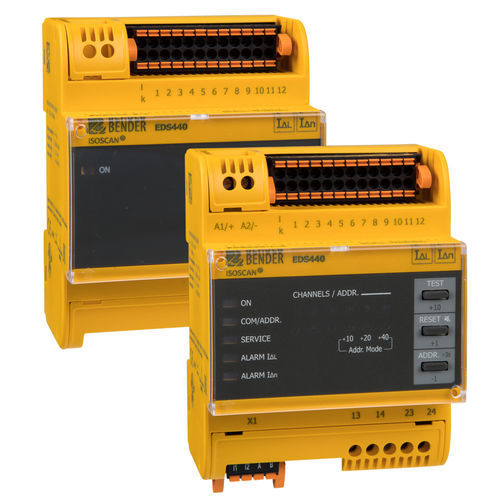

Localizzatore di guasti di isolamento ISOSCAN® EDS440 series

Panoramica
Il localizzatore di guasti d'isolamento ISOSCAN® EDS440 individua guasti d'isolamento nei sistemi di alimentazione non collegati a terra (sistemi IT) se utilizzato con ISOMETER® iso685-D-P o con l'iniettore di corrente di localizzazione PGH. L'unità valuta i segnali di corrente di localizzazione tramite trasformatori di corrente di misura (CT). Un EDS440 supporta fino a 12 ingressi CT; fino a 50 dispositivi EDS440 possono essere collegati via RS-485 (bus BS) per monitorare fino a 600 circuiti in uscita.

Punti chiave

• Localizzazione automatica dei guasti d'isolamento durante il servizio
• Applicazione: circuiti principali e circuiti di comando
• 12 canali di misura per trasformatori di corrente
• Monitoraggio del collegamento CT
• Concetto di sistema universale e modulare per integrazione flessibile
• Estensione opzionale con 12 canali relè (IOM441-S)
• Memoria guasti selezionabile
• Sensibilità di intervento configurabile, tip. 2…10 mA (dipende dalla variante)
• Misura della corrente residua AC con valore di intervento configurabile
• Due relè di allarme (un contatto N/O ciascuno), funzionamento N/O o N/C selezionabile
• Ingresso esterno Test/Reset
• Visualizzazione centralizzata dei circuiti con guasto
• Interfaccia seriale RS-485 (bus BS), range indirizzi 2…79; Modbus RTU

Applicazioni

• Localizzazione guasti d'isolamento in sistemi IT AC, 3AC e DC
• Circuiti principali e di controllo in impianti industriali e navi
• Sistemi IT DC con disaccoppiamento a diodi nelle centrali elettriche
• Impianti elettrici in ambienti medicali

Varianti
Type | Supply voltage U_S* | Response value | LED display | Option "W" | Art. no.
EDS440-S-1 | DC 24 V | 2…10 mA | -- | -- | B91080201
EDS440W-S-1 | DC 24 V | 2…10 mA | -- | ✓ | B91080201W
EDS440-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | -- | B91080202
EDS440W-L-4 | AC/DC 24…240 V | 2…10 mA | ✓ | ✓ | B91080202W
EDS440-LAF-4 | AC/DC 24…240 V | 10 mA (fisso) | ✓ | -- | B91080209

Accessori opzionali
Type | Supply voltage U_S | Art. no.
DI-1PSM (ripetitore RS-485) | AC/DC 24 V ± 20 % | B95012044
DI-2USB (convertitore RS-485/USB, con cavo USB) | Alimentato via USB | B95012045
IOM441-S (modulo input/output) | Modulo relè 12 canali | B95012057

Trasformatori di corrente di misura (esempi)
Type | Internal diameter / mm | Design type | Art. no.
CTAC20 | ø 20 | circolare | B98110005
CTAC35 | ø 35 | circolare | B98110007
CTAC60 | ø 60 | circolare | B98110017
CTAC120 | ø 120 | circolare | B98110019
CTAC210 | ø 210 | circolare | B98110020
Trasformatori apribili, flessibili e rettangolari disponibili con relative referenze

Specifiche tecniche

• Ingressi: fino a 12 trasformatori di misura per EDS440
• Scalabilità sistema: fino a 50 unità EDS via RS-485 (bus BS) → fino a 600 circuiti monitorati
• Sensibilità di intervento: configurabile, tip. 2…10 mA (variante LAF = 10 mA fisso)
• Misura: corrente residua AC con valore di intervento configurabile
• Relè: due relè di allarme con un contatto N/O ciascuno; funzionamento N/O o N/C selezionabile
• Opzionale: estensione con 12 canali relè (IOM441-S)
• Monitoraggio collegamento CT incluso
• Interfaccia seriale: RS-485 (bus BS), Modbus RTU; range indirizzi 2…79
• Visualizzazione centralizzata dei circuiti guasti; ingresso esterno Test/Reset
• Varianti di alimentazione: DC 24 V e AC/DC 24…240 V a seconda del tipo
• Design modulare per integrazione in sistemi di controllo e visualizzazione superiori
