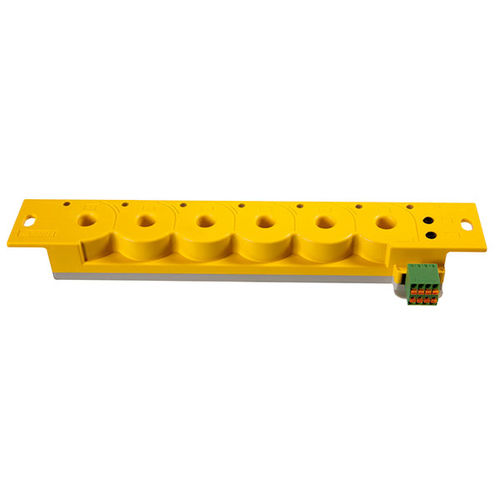

Localizzatore di guasti di isolamento ISOSCAN® EDS151

Panoramica
ISOSCAN® EDS151 è un localizzatore di guasti d'isolamento per la ricerca automatica condotta per tratta nei sistemi di alimentazione non collegati a terra (sistemi IT), utilizzato insieme a ISOMETER® isoMED427P. Rileva gli impulsi di corrente di localizzazione tramite sei trasformatori di corrente di misura integrati e valuta i guasti per generare allarme e indicazione rapida.

Caratteristiche principali

• Localizzazione automatica dei guasti d'isolamento durante il funzionamento
• Applicazione: circuiti di controllo e monitoraggio
• 6 canali di misura con trasformatori di corrente integrati
• Connettività bus RS-485 (protocollo BMS) per monitoraggio scalabile
• Autotest ciclico e indicazione dell'attività del bus

Caratteristiche (dettaglio)

• Adatto a sistemi IT AC, AC/DC e DC
• Sensibilità di intervento: 0,5 mA
• Tempo massimo di risposta (allarme + indicazione): ≤ 8 s nei sistemi AC (IEC 61557-9)
• Fino a 88 EDS151 per bus RS-485 → fino a 528 circuiti monitorabili
• Intervallo indirizzi BMS: 3…90
• Interfaccia RS-485 con protocollo BMS

Applicazioni

• Localizzazione dei guasti d'isolamento in ambienti medicali, impianti industriali e navi
• Circuiti principali DC in impianti, centrali e imbarcazioni
• Monitoraggio di circuiti di controllo e segnalazione

Varianti ISOSCAN® EDS151
Type | Supply voltage* | Art. No.
EDS151 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080101

Accessori opzionali (selezione)
Type | Supply voltage | Output voltage | Art. No. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V* | DC 24 V, 420 mA | B924209 | Alimenta fino a 6 EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta fino a 3 EDS151

Download (documenti disponibili)

• Scheda tecnica: EDS151
• Manuale: EDS151
• Dichiarazione CE di conformità: EDS151
• Notifica di modifica prodotto: EDS151 - Cambio software
• Flyer: Healthcare EDS
• Flyer: Industrial EDS

Note
Gli impulsi di localizzazione generati da ISOMETER® isoMED427P vengono rilevati dai trasformatori integrati e valutati dall'EDS151. I trasformatori integrati consentono il passaggio di tutti i conduttori attivi di una linea in un unico dispositivo. Il collegamento in bus consente un monitoraggio scalabile di più circuiti.

Specifiche tecniche

• Nome modello: ISOSCAN® EDS151
• Canali di misura: 6 per dispositivo
• Trasformatori di misura integrati: 6
• Sensibilità di intervento: 0,5 mA
• Tempo massimo di risposta: ≤ 8 s (IEC 61557-9)
• Bus/interfaccia: RS-485 con protocollo BMS
• Max dispositivi su bus BMS: 88 (fino a 528 circuiti)
• Intervallo indirizzi BMS: 3…90
• Tensione di alimentazione (EDS151): AC 17…24 V, 50…60 Hz o DC 14…28 V
• Alimentatori opzionali: AN410 (DC 24 V, 420 mA) alimenta fino a 6 EDS151; AN450 (AC 20 V, 500 mA) alimenta fino a 3 EDS151
• Autotest: funzione di autotest ciclico
• Art. No. (EDS151): B91080101
