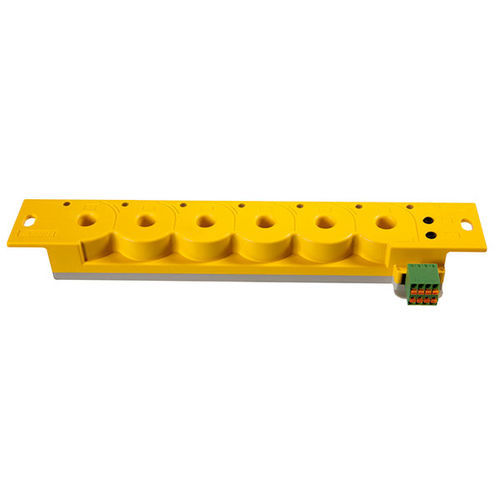

Localizzatore di guasti di isolamento ISOSCAN® EDS150

Panoramica
L'ISOSCAN® EDS150 è un localizzatore di guasti d'isolamento per alimentazioni non collegate a terra (sistemi IT), progettato per circuiti principali. In combinazione con un ISOMETER® o con il generatore di corrente di localizzazione PGH, gli impulsi di corrente di localizzazione vengono rilevati tramite sei trasformatori di corrente di misura integrati e valutati dall'EDS150. Tutti i conduttori in uscita possono essere fatti passare attraverso i sei trasformatori. Il rilevamento e l'indicazione di un allarme su un dispositivo di visualizzazione avvengono in un massimo di 8 s.

Principali caratteristiche

• Localizzazione automatica dei guasti d'isolamento in sistemi IT in funzionamento
• Applicazione: circuiti principali di corrente
• 6 canali di misura con trasformatori integrati
• Sensibilità di intervento: 5 mA
• Interfaccia RS-485 con protocollo BMS (range indirizzi 3…90)
• Fino a 88 EDS150 su bus BMS → fino a 528 circuiti monitorabili
• Autotest ciclico

Funzionamento
L'impulso di corrente di localizzazione generato dall'ISOMETER® o dal PGH attraversa i conduttori monitorati e viene captato dai trasformatori di misura integrati dell'EDS150. Il dispositivo valuta i segnali per individuare il circuito con il guasto d'isolamento.

Bus e espansione

• Collegamento fino a 88 EDS150 tramite RS-485 (BMS), consentendo il monitoraggio di fino a 528 circuiti
• Attività del bus BMS indicata tramite LED di allarme
• Segnalazione di allarme e indicazione su display (es. MK2430) in ≤ 8 s

Applicazioni

• Localizzazione guasti d'isolamento in sistemi IT AC, AC/DC e DC
• Circuiti principali DC in impianti industriali, centrali elettriche e navi

Variante/i
Type | Supply voltage | Art. No.
EDS150 | AC 17…24 V, 50…60 Hz / DC 14…28 V | B91080103

Accessori opzionali
Type | Supply voltage | Output voltage | Art. No. | Note
AN410 | AC 90…264 V, 47…63 Hz / DC 120…370 V | DC 24 V, 420 mA | B924209 | Alimenta fino a sei EDS151
AN450 | AC 230 V, 50…60 Hz | AC 20 V, 500 mA | B924201 | Alimenta fino a sei EDS151
AN450-133 | AC 127 V, 50…60 Hz | AC 20 V, 500 mA | B924203 | Alimenta fino a sei EDS151

Download (selezione)
Datasheet, manuale e dichiarazione CE, oltre a flyer prodotto (Datasheet EDS150/151; Manuale EDS150; Dichiarazione CE; Flyer Healthcare EDS; Flyer Industrial EDS).

Specifiche tecniche

• Modello: ISOSCAN® EDS150
• Funzione: localizzatore di guasti d'isolamento per sistemi IT non collegati a terra
• Canali di misura: 6 per unità (trasformatori integrati)
• Sensibilità di intervento: 5 mA
• Tempo di risposta (AC, IEC 61557-9): fino a 8 s
• Interfaccia: RS-485 con protocollo BMS
• Range indirizzi BMS: 3…90
• Massima configurazione via BMS: 88 unità (fino a 528 circuiti)
• Alimentazione: AC 17…24 V / DC 14…28 V (variante EDS150)
• Numero articolo: B91080103
• Autotest ciclico; LED di segnalazione attività bus
