Localizzatore di guasti di isolamento ISOSCAN® EDS30 series

Panoramica

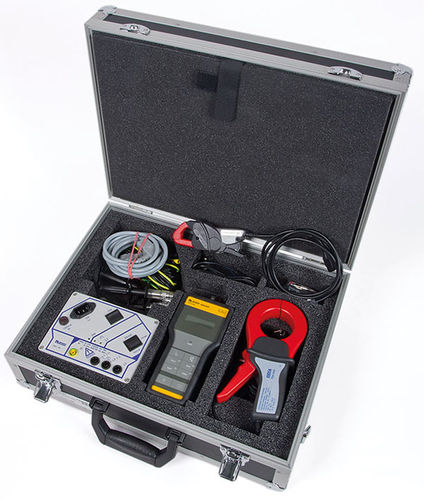

L'ISOSCAN® EDS30… è un sistema portatile per la localizzazione dei guasti d'isolamento progettato per identificare guasti in sistemi non collegati a terra (sistemi IT). I componenti essenziali sono alloggiati in una robusta valigetta in alluminio per il trasporto.

Caratteristiche principali

• Sistema portatile di localizzazione guasti d'isolamento per sistemi IT (AC 42…460 Hz 0…790 V / DC 0…960 V) o per sistemi fuori tensione
• Misura del corrente residua in sistemi TN/TT
• Utilizzo nei circuiti principali e di comando
• Pinze di misura Ø 20 / 52 mm (Ø 115 mm opzionale)
• Valigetta in alluminio robusta e compartimentata
• Generatori di prova PGH18… con corrente di prova variabile 1…25 mA
• Tensione di prova integrata per sistemi fuori tensione (PGH186)

Insulation fault evaluator EDS195PM

• Display LC retroilluminato 3 × 16 caratteri
• Pinze di misura 20/52 mm incluse
• Alimentazione a batteria/accumulatore (alimentatore fornito)
• Valori di intervento localizzazione guasti: circuiti principali 2…10 mA; circuiti di comando 0,2…1 mA
• Intervallo misura corrente residua: 10 mA…10 A
• Modalità selezionabile: localizzazione guasti / misura corrente residua

Applicazioni

• Sistemi IT senza sistema EDS installato:

  • EDS3090PG — per circuiti principali fino a AC 20…575 V 42…460 Hz, DC 20…504 V (con AGE185 fino a AC 500…790 V / DC 400…960 V)
  • EDS3091PG — per circuiti di comando fino a AC 20…265 V 42…460 Hz, DC 20…308 V
  • EDS3096PG — per circuiti principali in sistemi IT con tutti i poli disconnessi fino a AC 0…575 V 42…460 Hz, DC 0…504 V
  • EDS3096PV — per impianti fotovoltaici con PGH186 (vedi varianti)
• Sistemi IT con EDS installato:

  • EDS3090 — per circuiti principali con EDS460/490 installato
  • EDS3091 — per circuiti di comando con EDS461/491 installato

Varianti ISOSCAN® EDS30…
Tipo | Tensione di alimentazione | Tensione nominale | Art. No.
EDS3090 | | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082026
EDS3090PG | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082021
EDS3090PG-13 | AC 90…132 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082022
EDS3096PG | AC 230 V, 50…60 Hz | AC 0…575 V, 42…460 Hz e DC 0…504 V | B91082025
EDS3096PG-13 | AC 90…132 V, 50…60 Hz | AC 0…575 V, 42…460 Hz e DC 0…504 V | B91082029
EDS3091 | | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082027
EDS3091PG | AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082023
EDS3091PG-13 | AC 90…132 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V | B91082024
EDS3092PG | AC 230 V, 50…60 Hz / AC 230 V, 50…60 Hz | AC 20…265 V, 42…460 Hz e DC 20…308 V / AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082030
EDS3096PV | AC 230 V, 50…60 Hz | AC 20…575 V, 42…460 Hz e DC 20…504 V | B91082031

Contenuto della fornitura (esempi)
Tipo | Valutatore EDS | Generatore di prova | Pinze 20 mm | Pinze 52 mm
EDS3090 | EDS195PM | | PSA3020 | PSA3052
EDS3090PG | EDS195PM | PGH185 | PSA3020 | PSA3052
EDS3096PG | EDS195PM | PGH186 | PSA3020 | PSA3052
EDS3091 | EDS195PM | | PSA3320 | PSA3352
EDS3096PV | EDS195PM | PGH186 | PSA3020 | PSA3052

Accessori opzionali

• PSA3165 — Pinza di misura Ø 115 mm per EDS3090… e EDS3096… (Art.-No. B980852)
• AGE185 — Accoppiatore per estendere il campo di tensione del PGH185/186 (AC 42…460 Hz 500…790 V, DC 400…960 V) (Art.-No. B980305)
• EDS165-SET — Kit per ricerca guasti in sistemi con disaccoppiamento a diodi (Art.-No. B91082007)

Specifiche tecniche

• Intervallo di frequenza: 42…460 Hz
• Intervalli di tensione nominale: a seconda della variante (es. AC 20…575 V / DC 20…504 V; AC 0…575 V / DC 0…504 V; circuiti di comando AC 20…265 V / DC 20…308 V)
• Intervallo misura corrente residua (EDS195PM): 10 mA…10 A
• Valori di intervento localizzazione guasti: circuiti principali 2…10 mA; circuiti di comando 0,2…1 mA
• Pinze fornite: Ø 20 mm e Ø 52 mm (Ø 115 mm opzionale)
• Generatori PGH18x: corrente di prova variabile 1…25 mA; PGH186 con tensione di prova integrata per sistemi fuori tensione
• EDS195PM: display LC retroilluminato 3×16; alimentazione a batteria/accumulatore (alimentatore incluso)
• Custodia: valigetta in alluminio robusta per trasporto e stoccaggio
