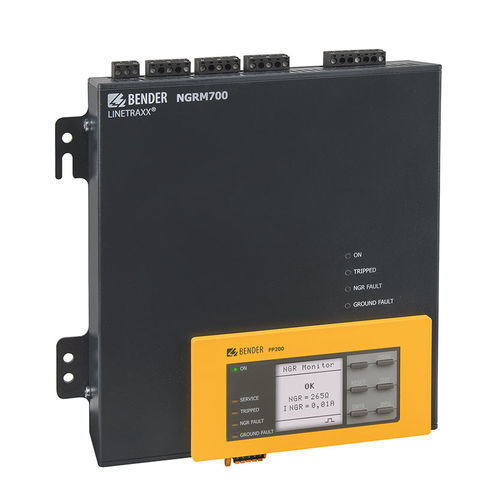

Apparecchio di monitoraggio di resistenza di messa a terra NGRM700

di difetto di messa a terrain continuo

- Completamente configurabile - Progettato per un facile retrofit - Interfaccia utente multilingue - Può funzionare su impianti a 5000 m di altitudine senza declassamento L'NGRM700 è un dispositivo avanzato che consente il monitoraggio continuo dell'NGR per fornire tutte le informazioni necessarie sulla messa a terra del sistema. L'NGRM700 monitora il valore della resistenza del resistore di messa a terra del neutro (NGR) e la corrente di guasto che attraversa l'NGR nei sistemi con messa a terra ad alta resistenza (HRG). È il relè ideale per proteggere i sistemi HRG e per fornire una panoramica completa. Il relè può essere collegato al sistema di supervisione o direttamente alla rete di comunicazione. L'NGRM700 consente all'utente di soddisfare i requisiti locali. - Determinazione della RNGR con metodi di misura passivi e attivi - Monitoraggio continuo della RNGR anche se l'impianto è disalimentato; - Allarme o intervento in caso di guasto a terra - Monitoraggio della corrente INGR - Monitoraggio della tensione UNGR - Indicazione dei guasti fase-terra (opzionale; fino a 690 V accoppiamento diretto, altrimenti tramite trasformatori di potenziale) - Comunicazione Ethernet - Server web - Selezione della lingua (tedesco, inglese GB e USA, spagnolo, francese) - Pulsante di test (interno, esterno) con/senza intervento - Analisi FFT dei segnali di misura - Pulsante per la localizzazione manuale dei guasti a terra - Relè per il rilevamento dei guasti a terra e dei guasti alle resistenze - Relè per lo spegnimento dell'impianto dopo un tempo configurabile - Combinabile con RCMS... per lo spegnimento automatico dei feeders - Interfaccia grafica utente - Ampio intervallo di tensione di alimentazione (da 24 a 240 Vca/Vdc) - Campo di utilizzo fino a 5000 m AMSL - Memoria guasti/storia - Uscita analogica dei valori misurati (0...10 V, 4...20 mA, ecc., parametri selezionabili)
