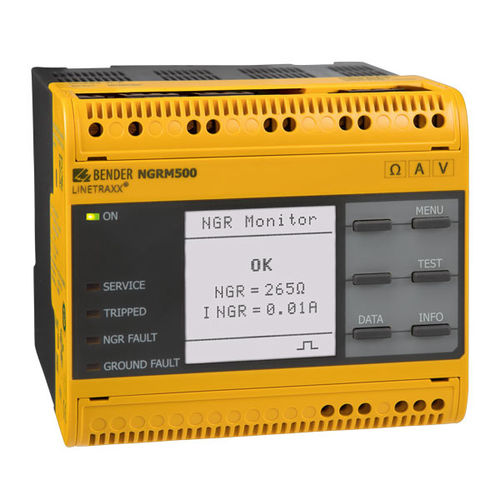

Sistema di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM500

di misurarete di distribuzione dell'energiaEthernet

L'NGRM500 è destinato all'uso solo in sistemi con messa a terra ad alta resistenza. In questi sistemi, l'NGRM500 monitora: - la corrente attraverso la resistenza di messa a terra del neutro (NGR), - la tensione tra il punto stella del trasformatore e la terra (caduta di tensione attraverso l'NGR), - le condizioni dell'NGR. Per soddisfare i requisiti degli standard applicabili, è necessario effettuare impostazioni personalizzate dei parametri sul dispositivo per configurarlo in base alle apparecchiature e alle condizioni operative locali. - Determinazione della RNGR con metodi di misura passivi e attivi - Monitoraggio continuo della RNGR anche se l'impianto è disalimentato; - Allarme o intervento in caso di guasto a terra - Monitoraggio della corrente INGR - Monitoraggio della tensione UNGR - Comunicazione Ethernet - Server web - Selezione della lingua (tedesco, inglese GB e US, spagnolo, francese) - Pulsante di test (interno, esterno) con/senza intervento - Analisi FFT dei segnali di misura - Pulsante per la localizzazione manuale dei guasti a terra - Relè per il rilevamento dei guasti a terra e dei guasti alle resistenze - Relè per lo spegnimento dell'impianto dopo un tempo configurabile - Combinabile con RCMS... per lo spegnimento automatico dei feeders - Interfaccia grafica utente - Ampio intervallo di tensione di alimentazione - Campo di utilizzo fino a 2000 m AMSL - Memoria guasti/storia - Uscita analogica dei valori misurati (0...10 V, 4...20 mA, ecc., parametri selezionabili) - Protezione con password - Intervento su RMS, segnale componente fondamentale o armoniche - Rilevamento di guasti a terra CA e CC
