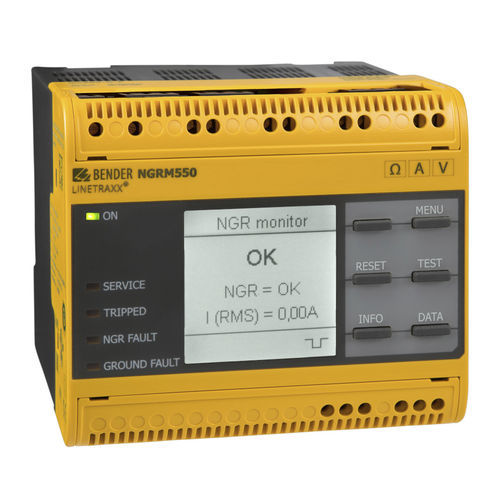

Sistema di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM550

di trasformatoriEthernetModbus

Il monitor della resistenza di messa a terra del neutro NGRM550 rileva i guasti della resistenza di messa a terra e i guasti a terra. È destinato all'uso in trasformatori e generatori con messa a terra a bassa resistenza utilizzati in sistemi di alimentazione commerciali e industriali. In questi sistemi, l'NGRM550 monitora: - la corrente attraverso la resistenza di messa a terra del neutro - Tensione tra il punto stella del trasformatore e la terra (caduta di tensione attraverso l'NGR) - Guasto dell'NGR (aperto), compreso il guasto delle connessioni tra neutro e terra Un vantaggio per molti utenti è l'interfaccia utente multilingue che consente di leggere i valori e programmare nella propria lingua madre. Si tratta di una soluzione ideale, facile da integrare in applicazioni LRG esistenti o da installare in fabbrica in nuovi pacchetti LRG. Se i clienti preferiscono, possono programmare facilmente il relè tramite il webserver integrato. Gli NGRM550 possono collegarsi facilmente a un sistema di supervisione con comunicazioni Modbus TCP/IP o RTU. Le capacità si estendono a 25 kV e 2.000 A. - Determinazione della RNGR con metodi di misura passivi e attivi - Monitoraggio continuo della RNGR anche se l'impianto è disalimentato - Allarme o intervento in caso di guasto a terra - Monitoraggio della corrente INGR - Monitoraggio della tensione UNGR - Comunicazione Ethernet - Server web - Selezione della lingua (inglese, tedesco, spagnolo, francese) - Pulsante di test (interno, esterno) con/senza intervento - Analisi FFT dei segnali di misura - Relè per il rilevamento di guasti a terra e guasti alle resistenze - Relè per lo spegnimento dell'impianto dopo un tempo configurabile - Combinabile con RCMS... per lo spegnimento automatico dei feeders - Interfaccia grafica utente - Ampio intervallo di tensione di alimentazione - Campo di utilizzo fino a 2.000 m AMSL
