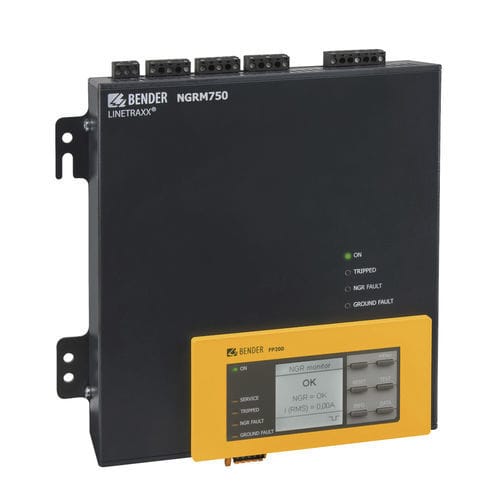

Sistema di monitoraggio di resistenza di messa a terra LINETRAXX® NGRM750

di trasformatoriModbusEthernet

Il monitor del resistore di messa a terra del neutro NGRM750 rileva i guasti del resistore di messa a terra e i guasti a terra e monitora le tensioni di linea. È destinato all'uso in sistemi di alimentazione commerciali e industriali con messa a terra a bassa resistenza (LRG). È un dispositivo avanzato che consente il monitoraggio di : - corrente attraverso la resistenza di messa a terra del neutro (NGR) - Tensione tra il punto neutro del trasformatore o del generatore e la terra (caduta di tensione attraverso l'NGR) - Guasto dell'NGR (aperto), compreso il guasto delle connessioni tra neutro e terra - Tensioni da linea a linea e da linea a terra Un vantaggio per molti utenti è l'interfaccia utente multilingue che consente di leggere i valori e programmare nella propria lingua madre Il relè è progettato per un facile retrofit con un'interfaccia uomo-macchina (HMI) montabile a pannello. Se si preferisce, il relè può essere facilmente programmato tramite il webserver integrato. Gli NGRM750 possono collegarsi facilmente a un sistema di supervisione con comunicazioni Modbus TCP/IP o RTU. Per le applicazioni di messa a terra di generatori o trasformatori ad altitudini estreme, l'NGRM750 è in grado di raggiungere i 5.000 m di altitudine. Si tratta di una soluzione ideale che può essere facilmente adattata alle applicazioni LRG esistenti o installata in fabbrica in nuovi pacchetti LRG. Le capacità si estendono a 25 kV e 2.000 A. - Determinazione della RNGR con metodi di misura passivi e attivi - Monitoraggio continuo della RNGR anche se l'impianto è privo di tensione - Allarme o intervento in caso di guasto a terra - Monitoraggio della corrente INGR - Monitoraggio della tensione UNGR - Indicazione di fase guasta (opzionale; fino a 690 V accoppiamento diretto, altrimenti tramite trasformatori di potenziale) - Comunicazione Ethernet - Server web
