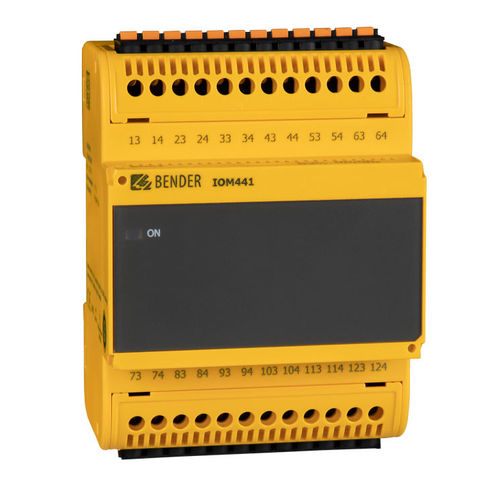

Modulo relè di commutazione IOM441 series

per montaggio su guida DIN

Descrizione
Il modulo relè IOM441-S estende le unità base Bender (es. EDS44x) aggiungendo 12 uscite relè senza potenziale. I messaggi di allarme dell'unità base vengono convertiti in comandi di commutazione per i relè. Comunicazione e alimentazione tra unità base e modulo avvengono tramite il Bender backbone bus (BB bus) posto posteriormente. Aggiornamenti firmware, trasferimento parametri e memorizzazione degli stati di commutazione sono supportati tramite BB bus. Nota: alcune unità base consentono il collegamento di un solo IOM441-S (consultare la scheda tecnica dell'unità base).

Vantaggi principali

• 12 uscite relè senza potenziale per segnalazione o controllo esterno
• Contatti configurabili N/O o N/C
• Funzioni opzionali: localizzazione guasti d'isolamento o funzione di corrente residua (opzione "W")
• Comunicazione, alimentazione e aggiornamento firmware tramite BB bus

Caratteristiche (sintesi)

• Estende dispositivi Bender con 12 relè
• Selezione N/O e N/C

Applicazioni

• Estensione dei canali di misura durante la localizzazione di guasti d'isolamento e fornitura di contatti di allarme/controllo esterni

Varianti
Tipo | Tensione di alimentazione U_S | Opzione "W" | Art. No.
IOM441-S | DC 24 V | – | B95012057
IOM441W-S | DC 24 V | x | B95012057W

Accessori opzionali
Descrizione | Art. No.
Kit connettore morsetti a vite* | B95012901
Kit connettore Push-wire | B95012902
Accessori meccanici* (copertura morsetti + 2 clip di montaggio) | B95012903
Connettore BB BUS 4TE* | B98110002
* incluso nella fornitura a seconda della configurazione

Specifiche tecniche

• Uscite relè: 12 contatti senza potenziale
• Configurazione contatti: selezionabile N/O o N/C
• Funzioni opzionali: localizzazione guasti d'isolamento o funzione di corrente residua
• Comunicazione: Bender backbone bus (BB bus) montato posteriormente
• Alimentazione: fornita via BB bus (DC 24 V)
• Aggiornamento firmware: tramite BB bus
• Memorizzazione: parametri e stati di commutazione memorizzati nel modulo
• Nota compatibilità: alcune unità base consentono un solo IOM441-S (vedere scheda tecnica)
• Numeri articolo: IOM441-S (B95012057), IOM441W-S (B95012057W)
