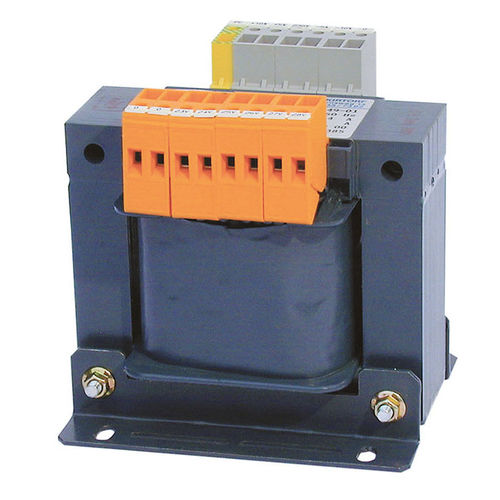

Trasformatore di isolamento ESL0107 series

a seccoper illuminazionemonofase

Panoramica

• Trasformatori separatori monofase per lampade scialitiche
• Adattamento della tensione a passi fini tramite prese su lato primario e secondario
• Schermo elettrostatico con derivazione per collegamento all'equipotenzialità
• Avvolgimenti galvanicamente isolati e isolamento rinforzato conformi a IEC 61558-2-6 / DIN EN 61558-2-6
• Staffaggi di montaggio isolati e impregnazione completa in resina per protezione dalla corrosione
• Progettati per installazione in ambienti asciutti; costruzione aperta (IP 00)

Applicazioni
La serie ESL0107 è pensata per l'alimentazione delle lampade operatorie nei locali di Gruppo 2. Le prese su primario e secondario consentono una regolazione precisa della tensione per soddisfare i requisiti di alimentazione dei corpi illuminanti. L'isolamento rinforzato e la separazione galvanica assicurano requisiti di sicurezza per installazioni mediche. Lo schermo elettrostatico riduce le interferenze elettriche; il conduttore di schermatura è portato a un morsetto isolato per il collegamento all'equipotenzialità.

Caratteristiche principali

• Uscita dell'avvolgimento di schermatura per collegamento equipotenziale
• Staffaggi di montaggio isolati per installazione isolata
• Grado di protezione: IP 00 (costruzione aperta)
• Isolamento rinforzato; classificazione isolamento: ta 40/E
• Connessioni: morsetti a vite
• Gruppo vettoriale: IiO
• Impregnazione completa in resina per protezione anticorrosione
• Punti di presa per adattamento tensione a passi fini su primario e secondario

Varianti
Type | Art. No.
ESL0107/120 | B924632
ESL0107/160 | B924633
ESL0107/280 | B924634
ESL0107/400 | B924637
ESL0107/630 | B924638
ESL0107/1000 | B924639

Caratteristiche / Specifiche tecniche

• Conformità: IEC 61558-2-6 / DIN EN 61558-2-6 (VDE 0570-1)
• Trasformatore separatore monofase con avvolgimenti galvanicamente isolati
• Schermo elettrostatico tra primario e secondario con uscita isolata
• Adattamento della tensione a passi fini su primario e secondario
• Staffe di fissaggio isolate per installazione isolata
• Impregnazione totale in resina (protezione anticorrosione)
• Grado di protezione: IP 00
• Tipologia di connessione: morsetti a vite
• Classificazione isolamento: ta 40/E
• Gruppo vettoriale: IiO
