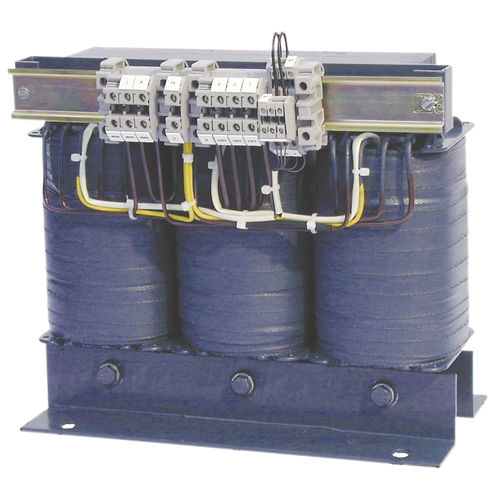

Trasformatore di isolamento DS0107 series

incapsulatodi protezioneper applicazioni mediche

I trasformatori della serie DS0107 hanno un isolamento rinforzato e sono conformi ai requisiti di IEC 61558-1 / DIN EN 61558-1 (VDE 0570-1) e IEC 61558-2-15 DIN EN 61558-2-15 (VDE 0570-2-15). Inoltre, i trasformatori sono conformi ai requisiti della IEC 60364-7-710 / DIN VDE 0100-710 (VDE 0100-710) per i sistemi IT in luoghi medici. Gli avvolgimenti sono isolati galvanicamente. Al fine di ridurre al minimo le interferenze elettriche, uno schermo elettrostatico è installato tra l'avvolgimento primario e secondario il cui cavo in uscita è collegato a un terminale isolato per il collegamento al collegamento equipotenziale. Gli angoli di fissaggio sono isolati dal nucleo del trasformatore al fine di garantire un'installazione isolata per soddisfare i requisiti della norma DIN VDE 0100-710 (VDE 0100-710): 2002-11, paragrafo 710.512.1.6.2). I trasformatori sono disponibili per l'installazione orizzontale e verticale. La protezione contro la corrosione è garantita da un'impregnazione completa di resina. I trasformatori sono progettati per l'uso in luoghi asciutti. I trasformatori della serie SK2 sono completamente incapsulati e soddisfano i requisiti della classe di protezione II. - Sensori di temperatura incorporati secondo DIN 44081 (120 °C) - Avvolgimento schermato con morsetto di collegamento isolato in uscita - Angoli di montaggio isolati - Grado di protezione IP00 (tipo di costruzione: aperto) - Grado di protezione IP23 (incl. involucro) - Classe di protezione I - Classe di protezione II (opzione: versione completamente incapsulata) - Isolamento rinforzato - Classificazione dell'isolamento ta40/B - Connessioni: morsetti a vite - Livello di rumore < 35 dB (A) (a vuoto e carico nominale) - Gruppo vettoriale: Yyn O
