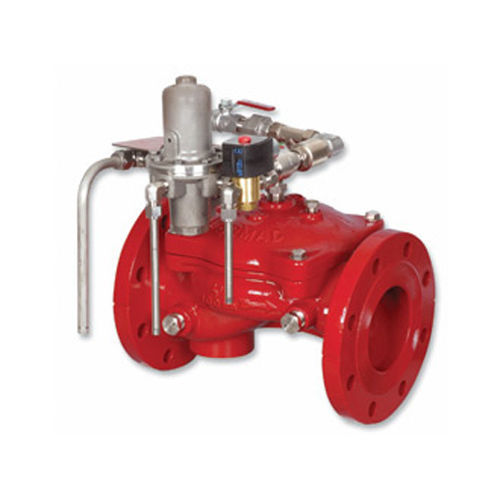

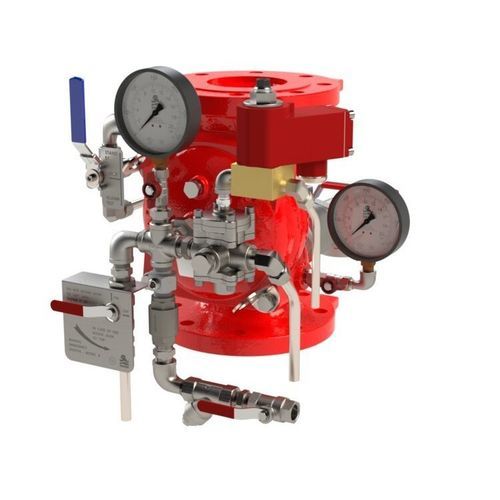

Valvola a membrana FP-400E-6D

pneumaticaelettropneumaticapilota

Panoramica
Il BERMAD FP-400E-6D è una valvola a diluvio in elastomero, azionata dalla pressione della linea e controllata elettropneumaticamente in modalità On‑Off, progettata per sistemi antincendio avanzati. Si apre in risposta a un segnale elettrico e/o a una caduta di pressione su una linea pilota pneumatica. L'indicatore di posizione valvola e i gruppi finecorsa opzionali consentono l'integrazione con sistemi Fire & Gas; sono disponibili componenti elettrici per aree classificate a rischio.

Caratteristiche e vantaggi

• Design semplice e collaudato nel tempo con azionamento a prova di guasto
• Tenuta a diaframma elastomerico monoblocco (tecnologia VRSD)
• Percorso di flusso senza ostacoli e continuo
• Nessuna parte meccanica mobile nel percorso di flusso
• Opzione elettrovalvola 3 vie omologata UL429A
• Finecorsa posizione valvola opzionali per monitoraggio
• Progettata per soddisfare gli standard pertinenti del settore

Manutenzione

• Progettata per elevata affidabilità e manutenzione semplice
• Manutenzione in linea per ridurre i tempi di fermo
• Rimozione rapida e semplice del coperchio

Applicazioni tipiche

• Sistemi a diluvio / spruzzatura d'acqua controllati a distanza
• Sistemi di spegnimento a schiuma
• Sistemi ad acqua corrosiva
• Schema di rilevamento a doppia ridondanza (elettrico/pneumatico)

Caratteristiche aggiuntive / Opzioni

• PS: Pressostato
• W: Allarme motore idraulico (Water Motor Alarm)
• ZS: Gruppo finecorsa
• AMD-74/75: Dispositivo di manutenzione aria
• I: Indicatore visivo posizione valvola
• DV: Valvola di scarico*
• PI: Manometro*
• AV: Valvola di prova allarme a 3 vie*
• DC: Valvola di controllo antigoccia automatica*

Note tecniche

• Modello: FP-400E-6D
• Serie: 400E
• Tipo prodotto: Valvola a diluvio On‑Off controllata elettropneumaticamente per protezione antincendio
• Funzionamento: Elastomerica, azionata dalla pressione di linea; apertura su segnale elettrico e/o caduta di pressione sulla linea pilota pneumatica
• Azionamento: Elettropneumatico (supporta ingressi di rilevazione elettrici e pneumatici)
• Tenuta: Diaframma elastomerico monoblocco (VRSD)
• Percorso di flusso: Senza ostacoli e continuo
• Parti mobili: Nessuna parte meccanica mobile nel percorso di flusso
• Certificazioni: Opzione elettrovalvola 3 vie listata UL429A
• Manutenzione: Manutenibile in linea; rimozione rapida del coperchio
• Adatta per: Sistemi a ugelli aperti, sistemi a schiuma e sistemi con acqua corrosiva; opzioni elettriche per aree classificate disponibili
• Monitoraggio: Indicatore di posizione valvola con finecorsa opzionale adatto a sistemi Fire & Gas
