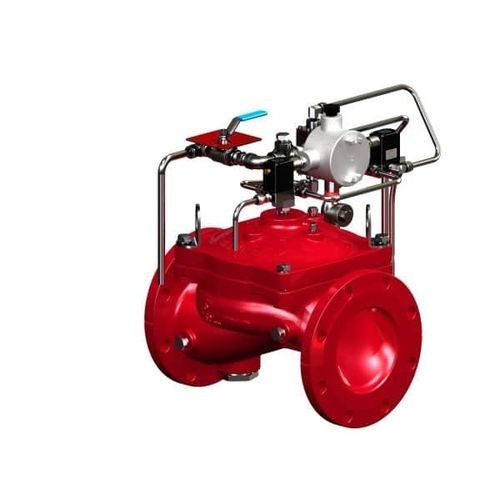

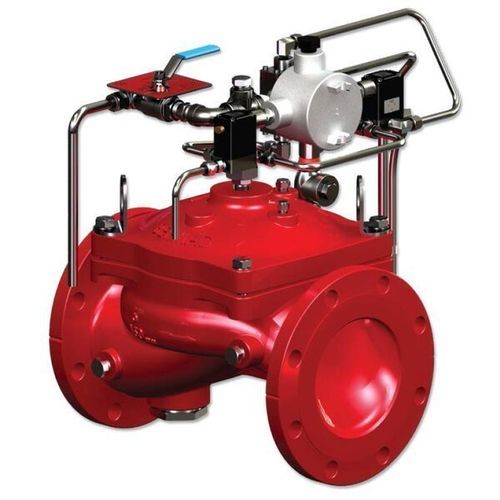

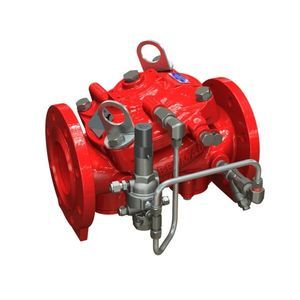

Valvola con attuatore elettrico FP-400E-3D-RL

a comando elettricoelettricadi arresto

Panoramica
La valvola BERMAD FP-400E-3D-RL è progettata per sistemi a diluvio ad acqua o schiuma controllati a distanza e/o automatici con rilevamento elettrico e tubazioni a ugelli aperti. Dotata di due elettrovalvole e di una valvola relè a doppio effetto (DRV), la valvola principale si apre quando l'elettrovalvola di apertura viene attivata e rimane bloccata; un impulso breve alla bobina dell'elettrovalvola di chiusura consente il ripristino remoto (sblocco).

Punti chiave di progettazione

• Design semplice e collaudato con azionamento fail-safe
• Tenuta a diaframma elastomerica monoblocco (tecnologia VRSD)
• Capacità di mantenimento in posizione aperta fino al ripristino remoto
• Percorso di flusso senza ostacoli e continuo
• Valvola principale senza parti meccaniche mobili
• Funzionalità di arresto e ripristino remoto

Prestazioni e manutenzione

• Progettazione idraulica a bassa perdita di carico per migliori prestazioni con pressione di alimentazione ridotta
• Elevata capacità di scarico per attivazione rapida del sistema
• Soluzione conveniente per impianti a diluvio
• Manutenzione in linea per interventi rapidi
• Rimozione del coperchio veloce e semplice
• Progettata per elevata affidabilità e facile manutenzione

Funzionamento
Il FP-400E-3D-RL utilizza una sequenza di attuazione elettrica: l'elettrovalvola di apertura alimenta la DRV per aprire e bloccare la valvola principale; l'elettrovalvola di chiusura riceve un impulso breve per sbloccare e chiudere la valvola da remoto. Le due elettrovalvole forniscono il controllo remoto di apertura/chiusura mantenendo il comportamento di bloccaggio della valvola principale.

Applicazioni tipiche

• Sistemi automatici di spruzzatura e diluvio d’acqua
• Sistemi di rilevazione incendi elettrici integrati con pannelli di controllo
• Sistemi di protezione controllati idraulicamente a distanza
• Impianti petrolchimici
• Centrali elettriche e protezione trasformatori
• Protezione aree di stoccaggio materiali infiammabili

Funzionalità aggiuntive / opzionali

• ZS : Gruppo finecorsa
• W : Allarme motore idraulico (Water Motor Alarm)
• PS : Pressostato (PS-10 o PS-40)
• PI : Manometro*
• I : Indicatore visivo della posizione della valvola
• DV : Valvola di scarico*
• DC : Valvola di controllo antigoccia automatica*
• AV : Valvola di prova allarme a 3 vie*

Serie
400E Series

Caratteristiche / specifiche tecniche

• Modello: FP-400E-3D-RL
• Tipo: Valvola a diluvio a comando elettrico On-Off con ripristino remoto
• Attuazione: Due elettrovalvole + valvola relè a doppio effetto (DRV)
• Diaframma: Diaframma elastomerico monoblocco (tecnologia VRSD)
• Percorso di flusso: Senza ostacoli; valvola principale senza parti meccaniche mobili
• Manutenzione: Intervento in linea; rimozione rapida del coperchio
• Focus di progettazione: Bassa perdita di carico, alta capacità di scarico
• Installazioni tipiche: Sistemi diluvio per protezione antincendio in petrolchimico, centrali e aree di stoccaggio
• Accessori opzionali: ZS, W, PS, PI, I, DV, DC, AV
