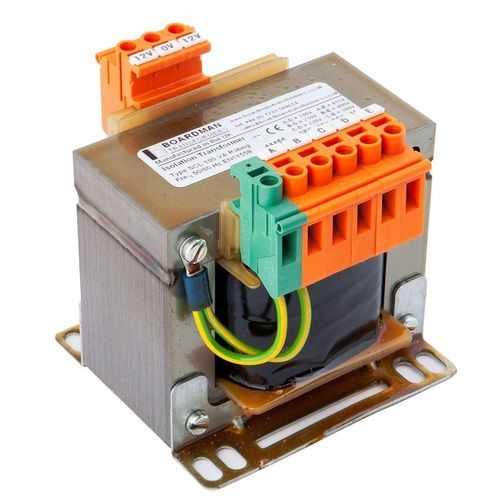

Trasformatore di comando SCL series

di alimentazione elettricaincapsulatoad uso industriale

Trasformatori per circuiti di controllo della gamma SCL a 230V e 400V con prese di regolazione. Progettati e prodotti in conformità alla norma IEC61558. Questi prodotti di alta qualità sono fabbricati con macchine automatiche per l'avvolgimento e la saldatura; offrono un buon accesso ai morsetti a quattro fori di fissaggio, a prova di contatto e con impregnazione completa di vernice per proteggere dall'umidità. - Trasformatore di controllo: trasformatore di isolamento di Classe 1 con schermo di terra tra primario e secondario - Standard: IEC / BS-EN 61558 - Classe di isolamento: B - Resistenza di isolamento : > 5 Meg Ω - Rigidità dielettrica: da avvolgimento a terra > 2,5kV - Rigidità dielettrica: da primario a secondario > 2,5kV da primario a terra > 2,5kV da secondario a terra > 2,5kV - Temperatura ambiente: 40℃ Protezione del circuito del trasformatore I trasformatori devono essere protetti da cortocircuiti e sovraccarichi. Circuito primario Il lato primario del trasformatore deve essere protetto contro i cortocircuiti, interrompendo la tensione di alimentazione in caso di guasto da cortocircuito. Il valore nominale del dispositivo di protezione primaria deve tenere conto dell'elevata corrente di spunto durante l'eccitazione del trasformatore.
